128x64 LCD-scherm STN Grafisch scherm in positieve modus

Dit 128x64 LCD-scherm STN positieve modus grafisch scherm is ontworpen voor industriële betrouwbaarheid en massaproductie.
Modulenummer: JDA12864-23001
Technologie: COB-technologie
Kijkhoek: Brede kijkhoek
Bedrijfstemperatuur: -20 tot 70 ℃
Aandrijvings-IC: AIP31107&AIP31108

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

Dit is vervaardigd voor industriële toepassingen128x64 LCD-scherm STN Grafisch scherm in positieve moduslevert scherpe dot-matrix-beelden. Met een voeding van 3,0 V en AIP31107 driver-IC's garandeert hij stabiele prestaties in bedieningspanelen, medische apparaten en slimme meters.

128x64 LCD-scherm STN Positief modus Grafisch scherm: kenmerken en specificaties

Het verkrijgen van een betrouwbare128x64 LCD-scherm STN Grafisch scherm in positieve modusvereist een leverancier die zowel de optische prestaties als de consistentie van massaproductie begrijpt. De JDA12864-23001-module is precies rond deze behoeften gebouwd. Door volwassen STN-glas met positieve modus te combineren met een robuuste COB-constructie, biedt het een zeer kosteneffectieve visuele oplossing.

Dit128x64 LCD-scherm STN Grafisch scherm in positieve modusmaakt gebruik van de AIP31107- en AIP31108-driver-IC's, die werken onder een 1/64 duty en 1/9 bias-aandrijfschema. De kijkrichting van 6 uur en de matrix van 128 x 64 punten maken hem zeer veelzijdig. We ondersteunen ook het aanpassen van de aandrijf-IC zodat deze perfect aansluit bij uw bestaande PCB en firmware.

	DISPLAY-INHOUD EN SPANNING 128×64 punten \| 3,0 V

	AANDRIJVINGSIC & SCHEMA AIP31107&AIP31108 \| 1/64 plicht, 1/9 bias

	ACTIEF GEBIED & TEMP. 56,28 × 38,36 mm \| -20 tot 70 °C

JDA12864-23001 Technische parameters
Modulenr.	JDA12864-23001
Modulegrootte	78(L)×70(B)×12,5(H)mm
Weergavegebied	62,00(L)mm×44,00(B)mm
Actief gebied	56,28(L)mm×38,36(B)mm
Inhoud weergeven	128×64 punten
Voeding	3,0 V
Aandrijf-IC	AIP31107&AIP31108
Rijschema	1/64 plicht, 1/9 bias
Kijkrichting	6 uur
Bedrijfstemperatuur.	-20 tot 70 °C
Opslagtemp.	-30 tot 80 °C

Toepassingen van het STN-positieve grafische scherm

Dit vanwege de hoge betrouwbaarheid en kosteneffectiviteit128x64 LCD-scherm STN Grafisch scherm in positieve moduswordt door ingenieurs veelvuldig gekozen vanwege een verscheidenheid aan HMI- en gegevensweergavevereisten:

▸ Industriële besturingssystemen- frequentieomvormers, PLC-interfaces en machinebesturingspanelen.

▸ Medische apparatuur- patiëntmonitors, diagnostische apparaten en draagbare gezondheidsmeters.

▸ Verkeer & Vervoer- parkeergeleidingssystemen, kaartautomaten en dataloggers.

▸ Consumentenelektronica- slimme huishoudelijke apparaten, audioapparatuur en meetinstrumenten.

128x64 LCD Display STN Positive Mode Graphic Screen Application

128x64 LCD-scherm STN Grafisch scherm in positieve modus in industriële toepassing.

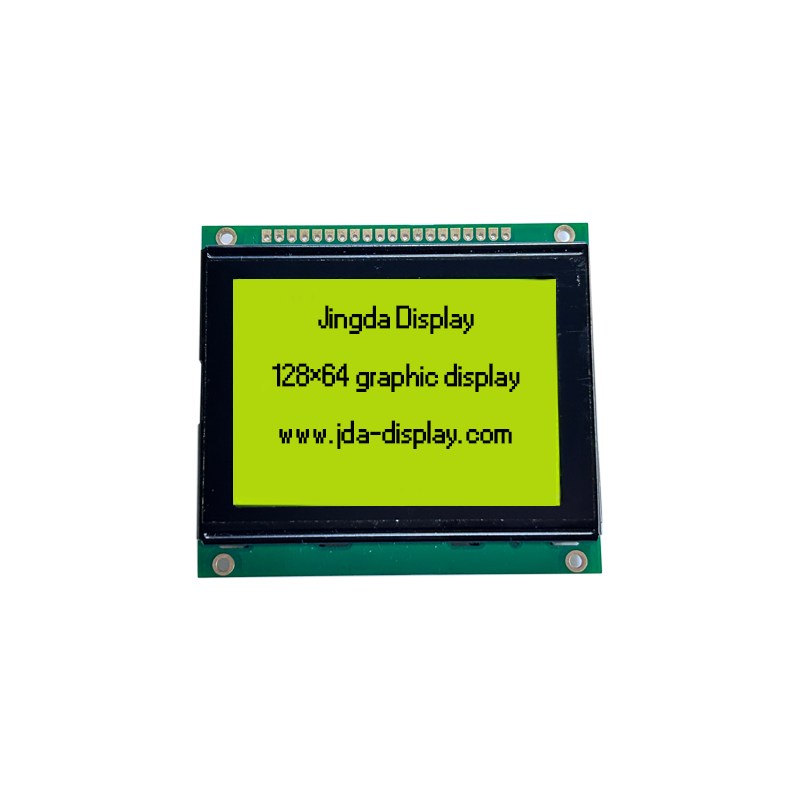

12864 graphic LCD module display

STN positieve modusweergave met dot-matrixgegevens.

Maatwerk en massaproductieondersteuning

Deze catalogusmodule is een uitstekend startpunt, maar onze mogelijkheden reiken veel verder dan standaardonderdelen. Als u een volledig op maat gemaakte128x64 LCD-scherm STN Grafisch scherm in positieve modus, ons technische team staat klaar om u te helpen. We bieden op maat gemaakte glasbewerkingen, herontwerpen van de pin-out en alternatieve achtergrondverlichtingskleuren.

Aanpassing van stuurprogramma-IC's- Wijzig de AIP31107/31108-instellingen zodat deze overeenkomen met uw bestaande firmware.

Polarisator en achtergrondverlichting- Reflecterende, transflectieve of doorlatende opties met witte, blauwe of groene LED-achtergrondverlichting.

Connectortypen- Pinheader, Zebra-connector of FPC-kabel die bij uw assemblageproces past.

Snelle offerte- Stuur uw tekening en jaarvraag en ontvang binnen 24 uur een uitgebreide offerte.

Bezoek onze pagina om te vergelijken met andere monochrome weergaveoptiesGrafisch LCD-schermcategoriepagina. U kunt ook onze128×64 LCD-displaymodule FSTN positieve displaymodulevoor alternatieve optische modi. Als uw project eenvoudiger numerieke uitlezingen vereist, kan deSegment-lcd-schermsectie kan een meer kosteneffectieve oplossing bieden.

Productiekwaliteit en EEAT-inzet

Shenzhen Jingda Display Technology Co., Ltd. produceert sinds 2015 monochrome LCD-modules. Onze stofvrije faciliteit van 6000 m² in Fujian beschikt over klasse 100 en klasse 1000 cleanrooms, waardoor wordt gegarandeerd dat elke128x64 LCD-scherm STN Grafisch scherm in positieve moduswordt contaminatievrij gemonteerd. We volgen strikt de ISO-protocollen voor kwaliteitsbeheer en kunnen RoHS-nalevings- en inspectierapporten verstrekken voor inkoopaudits. Elke batch ondergaat vóór verzending strenge elektrische en optische tests.

Veelgestelde vragen

Kan het aandrijvende IC van dit 128x64 LCD-display STN positieve modus grafische scherm worden aangepast?

Ja. De standaardconfiguratie maakt gebruik van AIP31107 en AIP31108. We kunnen de driver-IC echter aanpassen aan uw specifieke firmware- of hardwarevereisten voor volumeproductie.

Wat is de minimale bestelhoeveelheid voor deze 12864 grafische LCD-module?

De MOQ is afhankelijk van het feit of het een standaardconfiguratie op voorraad is of maatwerkgereedschap vereist. Voor standaardmonsters en bulkbestellingen kunt u binnen 24 uur contact opnemen met ons engineeringteam voor een offerte.

Heeft de STN-positieve modus achtergrondverlichting nodig?

STN-displays in de positieve modus zijn doorgaans reflecterend of transflectief. Afhankelijk van uw toepassingsomgeving kan een LED-achtergrondverlichting aan de module worden toegevoegd voor leesbaarheid bij weinig licht.

Wat is de doorlooptijd voor massaproductieorders?

Standaardmonsters worden doorgaans binnen 3 tot 7 werkdagen verzonden. Voor massaproductie wordt de doorlooptijd samen met de offerte bevestigd op basis van uw jaarlijkse volume- en gereedschapsvereisten.
