Het goede kiezenCkarakter LCD-schermis een cruciale beslissing voor ingenieurs, productontwerpers, en inkoopteams die werken aan embedded systemen, industriële apparatuur en consumentenelektronica. Ondanks de snelle groei van grafische displays en touchscreens blijven karaktervolle LCD-displays een trend voorkeursoplossing vanwege hun betrouwbaarheid, laag energieverbruik en kostenefficiëntie.
In deze uitgebreide handleiding wordt uitgelegd hoe u het meest geschikte Character LCD-scherm voor uw project selecteert door weergavetypen, interface-opties, omgevingseisen en betrouwbaarheid op lange termijn te analyseren. Het belicht ook toepassingen uit de praktijk en best practices uit de sector, gebaseerd op bewezen productie ervaring vanJINGDA.
Inhoudsopgave
- Wat is een karakter-LCD-scherm?
- Waarom kiezen voor een LCD-display met karakter?
- Soorten karakter-LCD-schermen
- Belangrijkste factoren bij het kiezen van een LCD-display met karakters
- Karakter-LCD versus andere weergavetechnologieën
- Typische toepassingen en gebruiksscenario's
- Waarom leverancierservaring belangrijk is
- Veelgestelde vragen
Wat is een karakter-LCD-scherm?

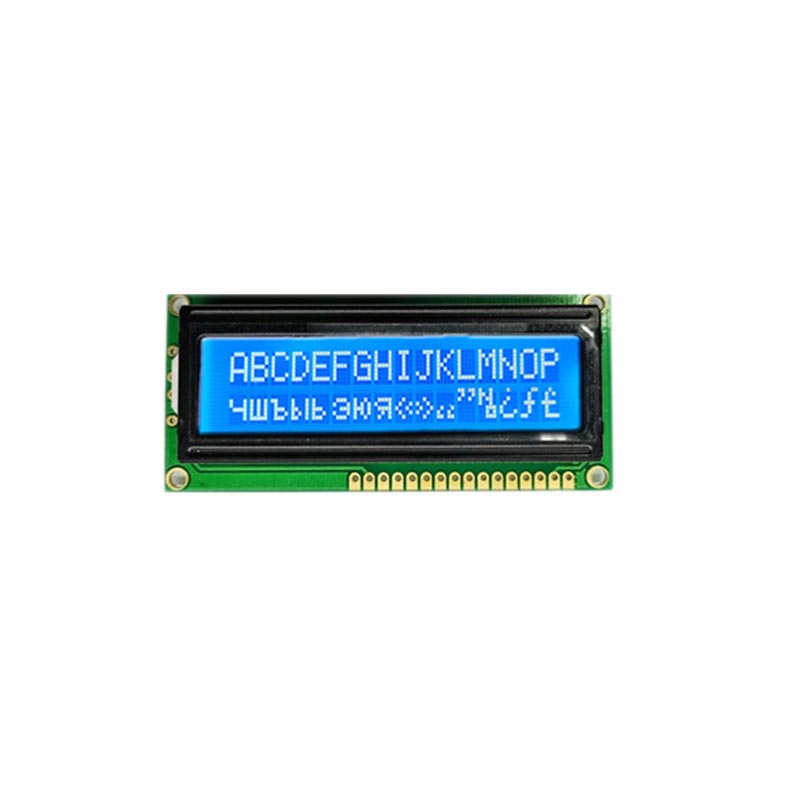

A Karakter LCD-schermis een type LCD-scherm dat is ontworpen om te laten zien vooraf gedefinieerde tekens, cijfers en symbolen in plaats van volledige grafische afbeeldingen. Elk karakter beslaat een vaste matrix (doorgaans 5x8 punten), waardoor het ideaal is voor het weergeven van duidelijke tekstuele informatie.
In tegenstelling tot grafische LCD's vereist een karakter-LCD-display geen complexe beeldweergave. Deze eenvoud resulteert in een lager energieverbruik, snellere responstijden en verbeterde stabiliteit bij langdurig industrieel gebruik.
U kunt typische productstructuren en specificaties verkennen door naar deze Character LCD Display-referentiepagina te gaan.
Waarom kiezen voor een LCD-display met karakter?
Veel ingenieurs vragen zich af waarom een LCD-display met karakters vandaag de dag nog steeds relevant is. Het antwoord ligt in zijn ongeëvenaarde balans tussen prestaties, duurzaamheid en kosten.
- Extreem laag stroomverbruik
- Uitstekende leesbaarheid in heldere omgevingen
- Lange levensduur
- Eenvoudige integratie met microcontrollers
- Lagere stuklijstkosten vergeleken met TFT of OLED
Voor toepassingen waarbij stabiele tekstuitvoer belangrijker is dan visuele complexiteit, het karaktervolle LCD-display blijft een slimme en beproefde keuze.
Soorten karakter-LCD-schermen
Character LCD-schermen zijn verkrijgbaar in meerdere formaten, elk ontworpen om aan specifieke projectbehoeften te voldoen.
| Type | Gemeenschappelijke maat | Belangrijkste voordeel | Typisch gebruik |
|---|---|---|---|
| Standaard karakter-LCD | 16x2 / 20x4 | Kosteneffectief | Bedieningspanelen |
| COG-teken LCD | Aangepaste lay-outs | Dun en lichtgewicht | Draagbare apparaten |
| Transflectief LCD-scherm | Verscheidene | Leesbaarheid buiten | Meters & instrumenten |
| LCD met brede temperatuur | Industriële kwaliteit | Extreme stabiliteit | Ruwe omgevingen |
Belangrijkste factoren bij het kiezen van een LCD-display met karakters
1. Weergavegrootte en tekenformaat
Bepaal hoeveel tekens uw toepassing tegelijkertijd moet weergeven. De meest populaire opties zijn LCD-schermen met 16x2 en 20x4 tekens.
2. Interface-compatibiliteit
De meeste karakter-LCD-schermen ondersteunen parallelle interfaces, terwijl nieuwere ontwerpen dat wel kunnen omvatten I2C- of SPI-interfaces voor vereenvoudigde bedrading.
3. Bedrijfsomgeving
Temperatuurbereik, vochtigheid en trillingsbestendigheid moeten overeenkomen met uw gebruiksscenario. Industriële toepassingen vereisen vaak LCD-schermen met een uitgebreid temperatuurkarakter.
4. Achtergrondverlichting en zichtbaarheid
De kleur, helderheid en levensduur van de LED-achtergrondverlichting hebben rechtstreeks invloed op de gebruikerservaring. Het selecteren van de juiste achtergrondverlichting zorgt voor leesbaarheid zowel binnen als buiten.
LCD-display met karakter versus andere displaytechnologieën
| Functie | Karakter-LCD | Grafisch LCD-scherm | TFT-LCD |
|---|---|---|---|
| Stroomverbruik | Zeer laag | Laag | Hoog |
| Kosten | Laag | Medium | Hoog |
| Complexiteit | Eenvoudig | Medium | Complex |
| Beste voor | Tekstinformatie | Pictogrammen en eenvoudige afbeeldingen | Rijke gebruikersinterface |
Typische toepassingen en gebruiksscenario's
- Apparatuur voor industriële automatisering
- Medische bewakingsapparatuur
- Slimme meters en meetinstrumenten
- Consumenten apparaten
- Ingebouwde besturingssystemen
Vanwege hun stabiliteit en lange levensduur wordt vaak gekozen voor karaktervolle LCD-schermen voor bedrijfskritische producten waarbij falen geen optie is.
Waarom leverancierservaring belangrijk is
Bij het kiezen van het LCD-scherm met het juiste karakter gaat het niet alleen om de specificaties, maar ook om de specificaties over het werken met een ervaren fabrikant. Een betrouwbare leverancier begrijpt het prestaties op lange termijn, kwaliteitscontrole en aanpassingsvereisten.
Met jarenlange ervaring in LCD-productie,JINGDAbiedt consistente kwaliteit, technische ondersteuning en oplossingen op maat voor wereldwijde klanten.
Veelgestelde vragen
Is een karakter-LCD-display geschikt voor moderne producten?
Ja. Veel moderne apparaten geven prioriteit aan betrouwbaarheid en energie-efficiëntie boven geavanceerde graphics, waardoor LCD-displays met karakter zeer geschikt zijn.
Hoe lang gaat een LCD-display met karakters mee?
Met een goed ontwerp kunnen karakter-LCD-schermen tienduizenden uren betrouwbaar functioneren.
Kunnen LCD-displays met karakters worden aangepast?
Absoluut. Aangepaste tekens, lay-outs, achtergrondverlichtingskleuren en interfaces worden doorgaans ondersteund.
Conclusie
Door het juiste LCD-display met karakter te selecteren, zorgt u ervoor dat uw product betrouwbaar blijft, leesbaar en kosteneffectief gedurende de gehele levenscyclus. Door zorgvuldig te evalueren technische vereisten en het werken met een ervaren leverancier als JINGDA, u kunt uw elektronische project vol vertrouwen op de markt brengen.
Bent u op zoek naar professionele begeleiding of oplossingen op maat, neem dan gerust contact met ons opvervolghandel onsvandaag om de vereisten voor uw karakter LCD-scherm te bespreken.
