Wat is een seriële poortweergave en waarom wordt het essentieel voor moderne ingebedde systemen?

In moderne embedded systemen moeten gebruikersinterfaces efficiënt, responsief en eenvoudig te integreren zijn. ASeriële poortweergaveis een steeds populairdere oplossing geworden voor ingenieurs en fabrikanten omdat het de communicatie tussen microcontrollers en displaymodules vereenvoudigt en tegelijkertijd de ontwikkelingscomplexiteit vermindert.

Deze uitgebreide gids onderzoekt wat een Serial Port Display is, hoe het werkt en waarom het veel wordt gebruikt in industriële apparatuur, slimme apparaten, medische instrumenten en IoT-toepassingen. We leggen ook de architectuur, communicatieprotocollen, voordelen en integratietips uit. Daarnaast bieden we vergelijkingstabellen, implementatierichtlijnen en antwoorden op veelgestelde vragen.

Als u een ingebed apparaat ontwerpt en een betrouwbare weergaveoplossing wilt, helpt dit artikel u te begrijpen hoe een seriële poortweergave werktJingdakan de ontwikkeling stroomlijnen en de gebruikerservaring verbeteren.

Inhoudsopgave

• 1. Wat is een seriële poortdisplay?
• 2. Hoe werkt een seriële poortdisplay?
• 3. Waarom zijn seriële poortdisplays populair in embedded systemen?
• 4. Belangrijkste componenten van een seriële poortweergavesysteem
• 5. Seriële communicatieprotocollen gebruikt in beeldschermen
• 6. Voordelen van het gebruik van een seriële poortdisplay
• 7. Weergave seriële poort versus traditionele LCD-interface
• 8. Toepassingsscenario's van seriële poortdisplays
• 9. Hoe u een seriële poortdisplay in uw project kunt integreren
• 10. Beste praktijken voor het kiezen van een seriële poortdisplay
• 11. Toekomstige trends in de seriële poortweergavetechnologie
• 12. Veelgestelde vragen

1. Wat is een seriële poortdisplay?

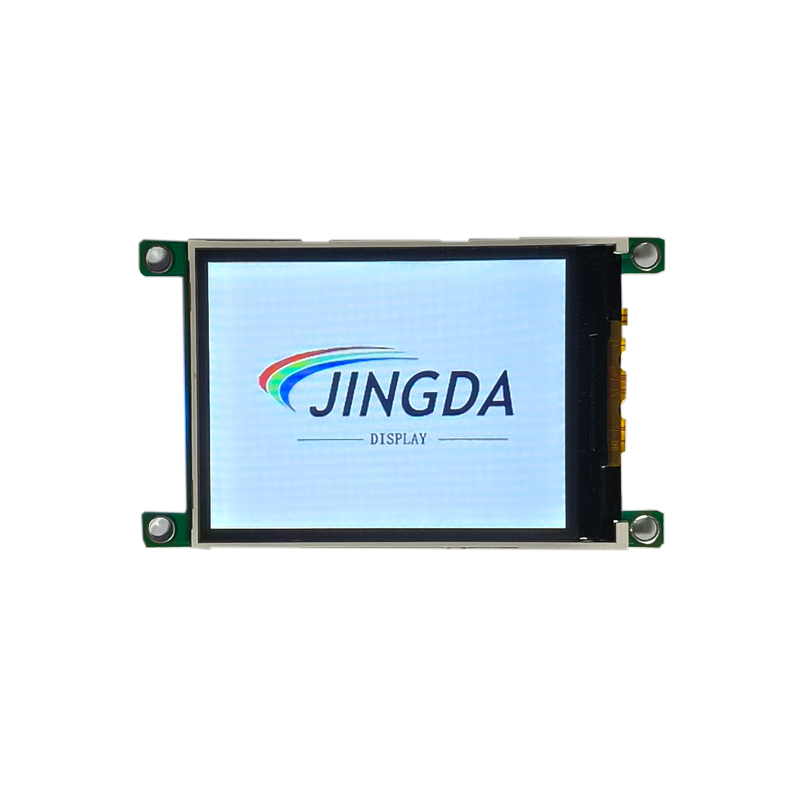

A Seriële poortweergaveis een type displaymodule die communiceert met een hostcontroller via een seriële communicatie-interface zoals UART, RS232 of TTL serieel. In plaats van pixels of complexe beeldschermstuurprogramma's rechtstreeks te besturen, sturen ontwikkelaars eenvoudige opdrachten of gegevens via de seriële interface om tekst, afbeeldingen of UI-elementen weer te geven.

Deze architectuur vermindert de werklast van de hoofdmicrocontroller aanzienlijk, omdat de weergavemodule zelf een ingebouwde processor bevat die verantwoordelijk is voor het weergeven van afbeeldingen en het beheren van de interface.

Typische seriële displaymodules zijn onder meer:

• TFT seriële displays
• UART LCD-schermen
• RS232 industriële displays
• HMI seriële displays

Fabrikanten zoalsJingdaseriële display-oplossingen van industriële kwaliteit leveren die de ontwikkeling van mens-machine-interfaces (HMI) vereenvoudigen.

2. Hoe werkt een seriële poortdisplay?

Een seriële poortdisplay werkt met behulp van een eenvoudige communicatieworkflow tussen de hostcontroller en de displaymodule.

Basis werkproces

1. De host-microcontroller verzendt opdrachten via UART of seriële interface.
2. De displaymodule ontvangt het commando.
3. De interne processor interpreteert het commando.
4. Het display geeft tekst, afbeeldingen of UI-componenten weer.

In plaats van bewerkingen op pixelniveau uit te voeren, verzendt het hostsysteem alleen instructies zoals:

• Tekst weergeven
• Wissel van UI-pagina
• Sensorwaarde bijwerken
• Activeer animatie

Deze aanpak vermindert de complexiteit van de firmware dramatisch en verbetert de systeembetrouwbaarheid.

3. Waarom zijn seriële poortdisplays populair in embedded systemen?

Ontwerpers van ingebedde systemen worden vaak geconfronteerd met strikte beperkingen op het gebied van verwerkingskracht, ontwikkelingstijd en systeemstabiliteit. Seriële poortdisplays bieden een praktische oplossing voor deze uitdagingen.

Belangrijkste redenen voor populariteit

• Minimaal MCU-resourceverbruik
• Eenvoudige, op commando's gebaseerde bediening
• Snelle UI-ontwikkeling
• Lagere ontwikkelingskosten
• Verminderde complexiteit van de firmware

Vanwege deze voordelen worden seriële displaymodules veel gebruikt in industriële apparatuur, consumentenelektronica en slimme apparaten.

4. Belangrijkste componenten van een seriële poortweergavesysteem

Een typisch weergavesysteem met seriële poort bestaat uit verschillende belangrijke hardware- en softwarecomponenten.

Moderne beeldschermen bevatten vaak ingebouwde opslag voor lettertypen, afbeeldingen en UI-sjablonen.

5. Seriële communicatieprotocollen gebruikt in beeldschermen

Seriële poortdisplays zijn doorgaans afhankelijk van verschillende communicatieprotocollen, afhankelijk van de toepassing.

Gemeenschappelijke protocollen

• UART
• RS232
• RS485
• TTL-serieel

De keuze van het protocol hangt af van de communicatieafstand, ruistolerantie en systeemarchitectuur.

6. Voordelen van het gebruik van een seriële poortdisplay

Seriële poortdisplays bieden verschillende technische en commerciële voordelen vergeleken met traditionele displayinterfaces.

Technische voordelen

• Laag CPU-gebruik
• Eenvoudig commandoprotocol
• Verminderde bedradingscomplexiteit
• Ingebouwde grafische verwerking
• Verbeterde systeemstabiliteit

Ontwikkelingsvoordelen

• Kortere ontwikkelingscyclus
• Minder firmwarecodering
• Gemakkelijke aanpassing van de gebruikersinterface
• Lagere engineeringkosten

Dit maakt seriële displays ideaal voor zowel startups als grootschalige industriële productontwikkeling.

7. Weergave seriële poort versus traditionele LCD-interface

Zoals de tabel laat zien, vereenvoudigen seriële displays de ontwikkeling aanzienlijk, terwijl de uitstekende interfacemogelijkheden behouden blijven.

8. Toepassingsscenario's van seriële poortdisplays

Seriële poortdisplays worden in veel industrieën gebruikt vanwege hun flexibiliteit en betrouwbaarheid.

Veel voorkomende toepassingen

• Apparatuur voor industriële automatisering
• Slimme bedieningspanelen voor thuis
• Medische apparaten
• Instrumenten testen
• Energiemonitoringsystemen
• IoT-apparaten
• Commerciële automaten

Deze toepassingen vereisen stabiele communicatie, eenvoudige UI-updates en betrouwbare werking op de lange termijn.

9. Hoe u een seriële poortdisplay in uw project kunt integreren

Het integreren van een seriële poortdisplay is relatief eenvoudig.

Typische integratiestappen

1. Selecteer de weergavegrootte en resolutie
2. Sluit de seriële interface aan op de MCU
3. Configureer de baudsnelheid en communicatie-instellingen
4. Ontwerp de UI-interface
5. Stuur opdrachten om het display te bedienen

De meeste fabrikanten bieden configuratietools waarmee technici de interface visueel kunnen ontwerpen voordat ze worden geïmplementeerd.

10. Beste praktijken voor het kiezen van een seriële poortdisplay

Het selecteren van de juiste displaymodule is essentieel voor productprestaties en betrouwbaarheid op lange termijn.

Factoren om te overwegen

• Schermresolutie
• Aanraakmogelijkheid
• Communicatieprotocol
• Bedrijfstemperatuur
• Industriële certificering
• Software-ondersteuning

Werken met ervaren fabrikanten zoalsJingdagarandeert compatibiliteit, betrouwbaarheid en professionele technische ondersteuning.

11. Toekomstige trends in de seriële poortweergavetechnologie

Naarmate embedded systemen evolueren, blijft de seriële displaytechnologie op verschillende gebieden verbeteren.

Opkomende trends

• TFT-panelen met hogere resolutie
• Geïntegreerde aanraakcontrollers
• Verbeterde UI-ontwerptools
• IoT- en cloudconnectiviteit
• AI-compatibele apparaatinterfaces

Deze innovaties zullen de rol van seriële poortdisplays in slimme apparaten en industriële automatisering verder uitbreiden.

12. Veelgestelde vragen

Wat is het hoofddoel van een seriële poortdisplay?

Het primaire doel is om de communicatie tussen een microcontroller en een beeldscherm te vereenvoudigen door seriële opdrachten te gebruiken in plaats van complexe grafische programmering.

Hebben seriële poortdisplays krachtige microcontrollers nodig?

Nee. Een van de grootste voordelen is dat ze de MCU-verwerkingsvereisten verminderen, omdat de weergavemodule de grafische verwerking intern afhandelt.

Zijn seriële displays geschikt voor industriële omgevingen?

Ja. Veel industriële apparaten maken gebruik van seriële communicatieprotocollen zoals RS232 en RS485, waardoor seriële displays zeer compatibel zijn met industriële besturingssystemen.

Kunnen seriële poortbeeldschermen touchscreens ondersteunen?

Ja. Veel moderne seriële displaymodules bevatten capacitieve of resistieve aanraakfunctionaliteit, waardoor interactieve gebruikersinterfaces mogelijk zijn.

Is het moeilijk om UI-interfaces voor seriële beeldschermen te ontwikkelen?

De meeste fabrikanten bieden grafische UI-tools waarmee ingenieurs snel interfaces kunnen ontwerpen zonder uitgebreide codering.

Conclusie

Een Serial Port Display biedt een krachtige maar eenvoudige oplossing voor het ontwerpen van embedded systeeminterfaces. Door de grafische verwerking naar de displaymodule over te brengen, kunnen ingenieurs zich concentreren op de kernsysteemfunctionaliteit en toch professionele en responsieve gebruikersinterfaces leveren.

Met voordelen zoals een lage ontwikkelingscomplexiteit, betrouwbare communicatie en snelle integratie worden seriële beeldschermen een standaardkeuze voor moderne apparaten. Het kiezen van een vertrouwde fabrikant zoalsJingdagarandeert hardware van hoge kwaliteit, stabiele prestaties en professionele technische ondersteuning.

Als u embedded producten ontwikkelt en uw apparaatinterface wilt verbeteren en tegelijkertijd de ontwikkelingswerklast wilt verminderen, is het verkennen van geavanceerde seriële displayoplossingen een slimme stap voorwaarts.

Voor professionele displaymodules, technische assistentie en oplossingen op maat kunt u terechtneem contact met ons op.
