LCD Display Technologies: Reflective, Transmissive en Transflective

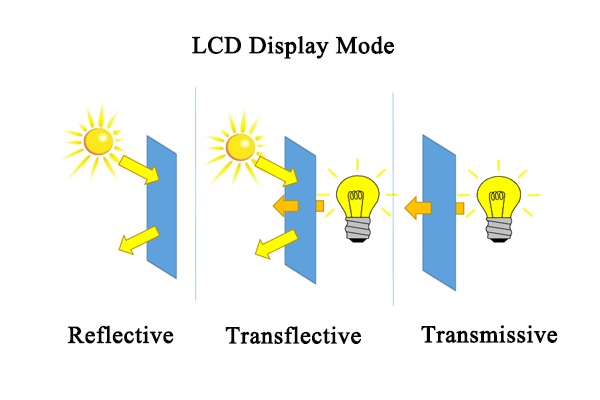

Als we pratenLCD -weergavemodi, classificeren we meestal LCD -display -modi in drie typen, voornamelijk inclusief transmissief, transflectief en reflecterend.

1. Reflecterende LCD -modus

In de reflectiemodus wordt omgevingslicht gebruikt om het display te verlichten. Er is geen achtergrondverlichtingbron in dit soort display. Dit wordt bereikt door de reflector te combineren met de achterpolarisator. Reflecterende LCD's vertrouwen op omgevingslicht (bijvoorbeeld zonlicht of binnenverlichting) als hun primaire lichtbron. Een reflecterende laag (vaak gemaakt van metaal of zeer reflecterende materialen) aan de achterkant van het scherm leidt het binnenkomende licht om naar de kijker. Deze displays missen een achtergrondverlichtingsmodule, wat resulteert in een eenvoudiger ontwerp. Maar er zijn enkele belangrijke functies van reflecterende LCD -weergavemodus zoals hieronder:

• Reflecterende laag vervangt de achtergrondverlichting
• Ultra-lage stroomverbruik vanwege geen behoefte aan achtergrondverlichting.
• Lichtgewicht en slanke structuur.

2. Transmissive LCD -modus

Transmissive LCD'sGebruik een geïntegreerde achtergrondverlichting als hun lichtbron. Licht gaat door de vloeibare kristallaag om afbeeldingen te maken. Deze schermen blinken uit in omstandigheden met weinig licht, maar kunnen lijden aan schittering in heldere omgevingen. Voor dit soort display -module moet het licht dat uit de achterkant van het display -glas wordt uitgezonden, de LCD -lag naar voren passeren om de pixels aan te steken. Voor het transmissieve display zijn de meest voorkomende apparaten die niet alleen transmissieve LCD's gebruiken smartphones, tablets, computermonitors en televisie. Ze worden ook gebruikt in digitale camera's, automotive -displays, medische apparatuur en door.

Belangrijk kenmerk van transmissieve mode

• Backlight -module geplaatst achter het LCD -paneel.
• Vloeibare kristallaag regelt lichttransmissie om afbeeldingen te produceren.
• Brede kijkhoeken: technologieën zoals IP's maken een duidelijke zichtbaarheid vanuit meerdere hoeken mogelijk.

3. Transflective LCD -modus

Transflective LCD -modus combineert reflecterende en transmissieve technologieën. De transflectieve display -modus combineert achtergrondverlichting en omgevingslicht om de pixels te verlichten. Ze worden gecombineerd met achtergrondverlichting en kunnen worden gebruikt voor alle soorten verlichtingsomstandigheden. Ze hebben zowel een reflecterende laag als een achtergrondverlichting. In heldere omstandigheden wordt omgevingslicht weerspiegeld voor zichtbaarheid; Bij weinig licht wordt de achtergrondverlichting geactiveerd. Daarom is er een voordeel zoals hieronder:

• Hybride ontwerp dat een reflecterende laag en achtergrondverlichting integreert.
• Vloeibare kristallaag geoptimaliseerd voor dubbele lichtpaden (reflectie en transmissie).
• Aanpassingsvermogen aan alle verlichtingsomstandigheden: schakelt naadloos tussen de reflecterende modus (zonlicht) en transmissieve modus (duisternis).
• Evenwichtige vermogensefficiëntie: verminderde afhankelijkheid van de achtergrondverlichting verlengt de levensduur van de batterij.
• Hoog contrast en leesbaarheid: verbeterd optisch ontwerp verbetert de zichtbaarheid in verschillende omgevingen.
• Veelzijdigheid: geschikt voor zowel binnen- als buitentoepassingen.

Samenvatting

Selectierichtlijnen

Reflecterende LCD-modus: kies voor ultra-lage vermogensbehoeften en buitenleesbaarheid (bijv. Apparaten op zonne-energie).

Transmissive LCD-modus: prioriteit geven aan bordopplicaties voor het vastleggen van hoofdt-nauwkeurigheid (bijv. Entertainmentsystemen).

Transflective LCD -modus: kies voor veelzijdige use cases met variabele verlichting (bijv. Sporthorloges, automotive displays).
