Veelvoorkomende problemen en tips voor probleemoplossing voor LCD-schermen

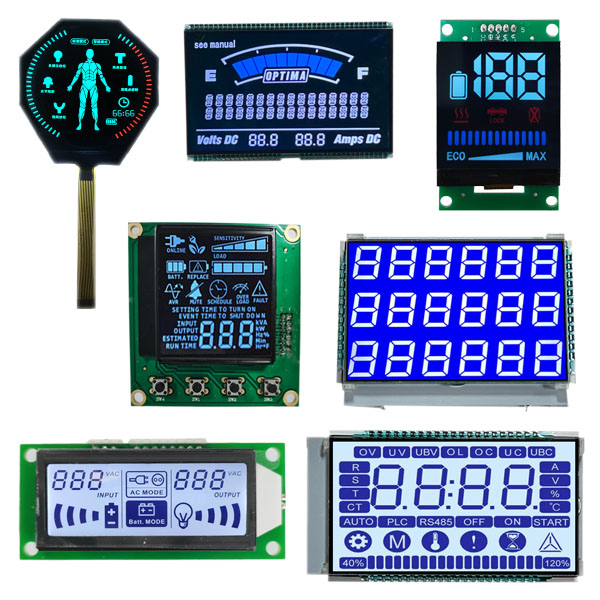

In industriële besturingen, medische apparatuur, testinstrumenten, huishoudelijke apparaten en consumentenelektronica blijft het LCD-scherm een ​​van de meest voorkomende mens-machine-interfaces. Of het nu gaat om een ​​grafisch matrixscherm of een monochroom LCD-scherm, alle problemen zoals geen weergave, ontbrekende lijnen, flikkeringen of abnormaal contrast hebben invloed op de algehele ervaring en betrouwbaarheid van het hele apparaat.

1. Geen weergave, zwart scherm of wit scherm.

Een zwart scherm houdt meestal verband met de voeding, achtergrondverlichting en initialisatie; een wit scherm geeft meestal aan dat de achtergrondverlichting aan is, maar dat het LCD-scherm niet is afgebogen of geen geldige beeldgegevens heeft ontvangen. Controleer voor een LCM-module eerst VDD, VDDIO, VSS, reset-pin en voeding van de achtergrondverlichting. Als de achtergrondverlichting niet aan is, concentreer u dan op het controleren van het boostcircuit, de stroombegrenzende weerstand, de LED-string en de connector.

2. Ontbrekende regels, tekens en stippellijnen

Monochrome LCD-schermen zijn gevoelig voor ontbrekende lijnen. De mogelijke oorzaken zijn onder meer een abnormale COM- of SEG-uitvoer, een slechte zebrastripverbinding, verouderde geleidende lijm, FPC-kortsluiting en een beschadigd driver-IC. Voor meerkanaals driverschermen moeten ook de bias-weerstand en de duty-cycle-instellingen worden gecontroleerd. Als de ontbrekende lijnpositie is opgelost, is dit meestal een probleem met de hardwareverbinding of het driverkanaal; Als de positie afwijkt, kan dit te wijten zijn aan timing, interferentie of stroomrimpeling.

3. Onvoldoende of overmatig contrast

Abnormaal contrast duidt niet noodzakelijkerwijs op een schermfout. Factoren zoals VLCD, V0, voorspanning en temperatuurcompensatie kunnen allemaal het weergave-effect beïnvloeden. Het is gebruikelijk dat het contrast van deLCM-moduleminder intens worden bij lage temperaturen, en intenser worden bij hoge temperaturen. Als het in batches voorkomt, controleer dan de initialisatiecode van het driver-IC, de bias-weerstanden en de temperatuurcompensatiecircuits. Als het individueel voorkomt, controleer dan de lasnaden en de consistentie van het LCD-paneel.

4. Fluctuatie, jitter, scrollen

Schommelingen zijn meestal het gevolg van een onstabiele framesnelheid, overmatige rimpelingen in de voeding, aardinterferentie en conflicten tussen de PWM-achtergrondverlichtingsfrequentie en de vernieuwingsfrequentie. Als de FPC-bedrading van de LCM-module te lang en niet afgeschermd is, kan er ook ruis optreden. Gebruik eerst een oscilloscoop om VDD- en sleutelsignalen te observeren en controleer vervolgens de initialisatieregisters. Als er bij een monochrome LCD-weergave sprake is van algehele schermjitter, concentreer u dan op het controleren van de COM-golfvorm en de achtergrondverlichting.

5. Schermartefacten, onleesbare karakters, abnormale kleuren

Kleuren-LCD-schermen vertonen vaak schermartefacten als gevolg van problemen met datalijnen, kloklijnen, synchronisatiesignalen en timingparameters. Controleer de FPC-verbindingen, oxidatie van de connector en soldeerkortsluitingen. Alsmonochrome LCD-schermenverminkte karakters hebben, controleer de databus, RS/CS/WR-besturingslijnen en zorg voor een juiste initialisatie.

6. Ongelijkmatige helderheid, vignettering en lichtlekkage

Problemen met de achtergrondverlichting komen vaak voor bij LCM-modules met zij-ingang. Montageafwijkingen van de lichtgeleidingsplaat, diffusiefilm en reflecterende film, verzwakking van de LED-helderheid of inconsistente constante stroomaandrijving kunnen allemaal een ongelijkmatige helderheid veroorzaken. Lichtlekkage houdt meestal verband met structurele hechting, vervorming van de schaal en krassen op de polarisator. Voormonochrome LCD-schermen, de achtergrondverlichting is meestal eenvoudiger, maar de opening tussen de lichtgeleidingsplaat en het vloeibare kristalglas heeft nog steeds invloed op de uniformiteit.

7. Defecten, highlights, donkere vlekken, lijndefecten

Slechte punten zijn fabricagefouten in het LCD-paneel en kunnen meestal niet softwarematig worden gerepareerd. Hoge lichten verwijzen naar pixels die constant verlicht blijven, terwijl donkere vlekken verwijzen naar pixels die niet oplichten. Verticale of horizontale lijnen houden vaak verband met de driver-IC, COG-bonding en FPC-kanalen. Als het lijndefect na het indrukken verandert, duidt dit op een slechte verbinding. Als er na het indrukken geen verandering optreedt, kan het zijn dat het driver-IC of de glasbedrading beschadigd is.

8. Schaduwen, spookbeelden, beeldresten

Schaduw is het fenomeen waarbij devloeibare kristalmoleculen in een LCD-schermherstellen niet volledig nadat een statisch beeld lange tijd is weergegeven. Het verminderen van de helderheid van het statische beeld, het uitvoeren van regelmatige kleurinversie en het verkorten van de vernieuwingscyclus kunnen dit probleem verhelpen. Als de stuurspanning van de LCM-module asymmetrisch is, zal dit ook het verschijnen van schaduwen versnellen. Monochrome LCD-schermen zijn gevoeliger voor schaduwen bij het weergeven van vaste patronen. Het wordt aanbevolen om alternatieve inversie of getimed scherm wissen te gebruiken.
