De voordelen en toepassingsgebieden van LVDS Display

LVDS-displays hebben tientallen jaren van marktontwikkeling ondergaan en zijn de voorkeursinterfaceoplossing geworden voor grote LCD-schermen in de industriële, automobiel-, medische en commerciële sector. LVDS is een zeer betrouwbare differentiële signaaloverdrachttechnologie en lost perfect de pijnpunten op van traditionele parallelle weergave-interfaces, zoals hoge elektromagnetische interferentie, korte transmissieafstand, hoog stroomverbruik en slechte stabiliteit.

Wat is LVDS LCD-schermtechnologie?

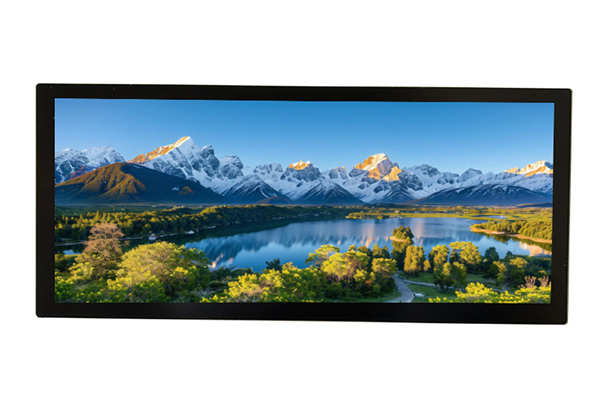

LVDS TFT LCD-SCHERMis een differentiële signaaloverdrachtstandaard met lage spanning, gelanceerd in overeenstemming met de IEEE-industriespecificaties, speciaal ontworpen voor snelle digitale videosignaaloverdracht. Anders dan de single-ended signaaloverdracht die wordt toegepast door traditionele RGB-parallelle interfaces, vertrouwt LVDS op gepaarde differentiële lijnen om datasignalen te verzenden. Het maakt gebruik van een constante stroombronaandrijfmodus van 3,5 mA, met een signaalspanningsschommeling van slechts 350 mV, wat veel lager is dan de spanningsschommeling van 3,3 V of 5 V van traditionele single-ended interfaces. Deze werkmodus met lage spanning en lage stroom optimaliseert fundamenteel het stroomverbruik en de signaalinterferentieproblemen van displaytransmissiesystemen.

Een compleet LVDS-displaysysteem bestaat uit drie kernonderdelen: een zender, differentiële transmissiekabels en een ontvanger. De zender zet parallelle videogegevensuitvoer door de hoofdbesturingschip of grafische processor om in seriële differentiële signalen; de differentiële kabelgroep verzendt hogesnelheidsgegevens; de ontvanger herstelt de seriële signalen naar parallelle gegevens en voert deze uit naar de driverkaart van het LCD-scherm.

Belangrijkste technische en toepassingsvoordelen van LVDS LCD-schermen

De marktdominantie van LVDS LCD-schermen op de lange termijn komt voort uit hun unieke technische voordelen, die precies overeenkomen met de hoge stabiliteit, het hoge aanpassingsvermogen en de lage uitvalpercentages van industriële en commerciële schermscenario's. Vergeleken met traditionele parallelle RGB-interfaces en opkomende MIPI-interfaces heeft LVDS onvervangbare uitgebreide voordelen in middelgrote en grote beeldschermapparatuur en complexe werkomgevingen.

1. Ultralage elektromagnetische interferentie

Elektromagnetische interferentie (EMI) en externe signaalruisinterferentie zijn de belangrijkste factoren die het flikkeren van het scherm, kleurvervorming en knipperen van het scherm veroorzaken. LVDS maakt gebruik van differentiële signaaltransmissielogica en de twee gepaarde signaallijnen zenden altijd gelijke en tegengestelde signalen uit. Tijdens het transmissieproces heffen de door de twee lijnen gegenereerde elektromagnetische velden elkaar op, waardoor de elektromagnetische straling sterk wordt onderdrukt.

2. Laag stroomverbruik en hoge energie-efficiëntie

Beheersing van het stroomverbruik is een belangrijke indicator voor de prestaties van weergaveapparatuur, vooral voor op voertuigen gemonteerde, draagbare medische en commerciële weergaveapparaten voor buitengebruik met een beperkte stroomvoorziening.

3. Eenvoudige bedrading en hoge systeemintegratie

De traditionele parallelle RGB-interface vereist meer dan twintig signaallijnen, inclusief datalijnen, kloklijnen en besturingslijnen, wat resulteert in complexe bedrading, een groot kabelvolume en hoge bedradingsproblemen. LVDS heeft slechts 4 tot 6 differentiële paren nodig plus een klein aantal aardlijnen en kloklijnen om de transmissie van videosignalen met hoge definitie te voltooien, wat de interne bedrading van de apparatuur aanzienlijk vereenvoudigt.

4. Brede temperatuuraanpassing en ultrahoge operationele betrouwbaarheid

De meeste industriële en op voertuigen gemonteerde displayscenario's vereisen dat apparatuur stabiel werkt in omgevingen met extreme temperaturen. LVDS LCD-schermen ondersteunen een breed werktemperatuurbereik van -30°C tot +85°C, en kunnen een stabiele signaaloverdracht en normale beeldweergave behouden in werkplaatsen met hoge temperaturen, buitenomgevingen met lage temperaturen en voertuigomgevingen met drastische temperatuurschommelingen.

Belangrijkste toepassingsgebieden van LVDS LCD-schermen

Op basis van de bovenstaande technische voordelen hebben LVDS LCD-schermen middelgrote en grote weergavescenario's met hoge betrouwbaarheid volledig gedekt en stabiele en volwassen toepassingslay-outs gevormd op het gebied van industriële besturing, auto-elektronica, medische apparatuur, commerciële weergave en slimme consumentenelektronica.

1. Industrieel controle- en intelligent productieveld

Industriële besturing is het belangrijkste toepassingsgebied vanLVDS LCD-schermen, waaronder industriële alles-in-één machines, PLC-besturingsschermen, industriële aanraakschermen, bedieningspanelen voor apparatuur en intelligente bewakingsterminals.

2. Auto-elektronica en voertuigweergaveveld

Met de snelle ontwikkeling van intelligente voertuigen hebben op voertuigen gemonteerde weergaveapparatuur zoals instrumentenpanelen, grote schermen met centrale bediening, entertainmentschermen voor passagiers en achteruitkijkmonitoringschermen hogere eisen gesteld aan de stabiliteit, veiligheid en aanpassingsvermogen aan de omgeving.

3. Medische apparatuur en precisiemedisch weergaveveld

Medische weergaveapparatuur zoals medische monitoren, B-echografie-instrumenten, elektrocardiograafschermen en chirurgische navigatieschermen vereisen ultrahoge beeldhelderheid, stabiliteit en nulsignaalinterferentie, omdat de nauwkeurigheid van de weergave rechtstreeks verband houdt met medische diagnoseresultaten en chirurgische veiligheid.

4. Commerciële weergave en intelligent digital signage-veld

Commerciële weergavescenario's zoals reclameschermen in winkelcentra, digitale signage in kantoorgebouwen, beeldschermen voor tentoonstellingszalen en intelligente publiciteitsschermen voor buiten vereisen een ononderbroken werking op lange termijn, beeldweergave met hoge resolutie en een sterk aanpassingsvermogen aan de omgeving. LVDS LCD-schermen worden veel gebruikt in commerciële beeldschermterminals vanwege hun hoge kosten en stabiele prestaties.

5. Smart Home- en consumentenelektronica-weergaveveld

Op het gebied van consumentenelektronica worden LVDS LCD-schermen veel gebruikt in smart-tv's, notebookcomputerschermen, intelligente koelkastschermen en slimme displayterminals voor deursloten. Als volwassen hogesnelheidstransmissietechnologie kan LVDS voldoen aan de hoge-definitieweergavebehoeften van consumentenelektronicaproducten, en de vereenvoudigde bedrading helpt de dikte en het gewicht van producten te verminderen, waardoor het lichtgewicht en dunne ontwerp van slimme terminals wordt gerealiseerd.

Voor de toekomstige ontwikkelingstrends van LVDS LCD-displaytechnologie. Met de modernisering van industriële intelligentie, voertuigintelligentie en hoogwaardige medische apparatuur heeft de markt hogere eisen gesteld aan de schermresolutie, transmissiesnelheid en aanpassingsvermogen aan de omgeving. Als volwassen en iteratieve technologie is LVDS voortdurend bezig met het upgraden en optimaliseren. Op dit moment heeft de snelle LVDS-technologie een stabiele transmissie van 4K high-definition signalen gerealiseerd en de bandbreedte en transmissie-efficiëntie verder verbeterd door middel van multi-lane superpositietechnologie.

De kernvoordelen vanLVDS-DISPLAYliggen in hoge snelheid, laag stroomverbruik, laag geluidsniveau en transmissie over lange afstanden. Daarom domineert het niet alleen moderne display-interfaces, maar speelt het ook een sleutelrol in de communicatie, industrie, automobielsector, medische sector, ruimtevaart en andere gebieden die een hoge signaalintegriteit vereisen.
