Welke factoren beïnvloeden het stroomverbruik van monochrome LCD-schermen?

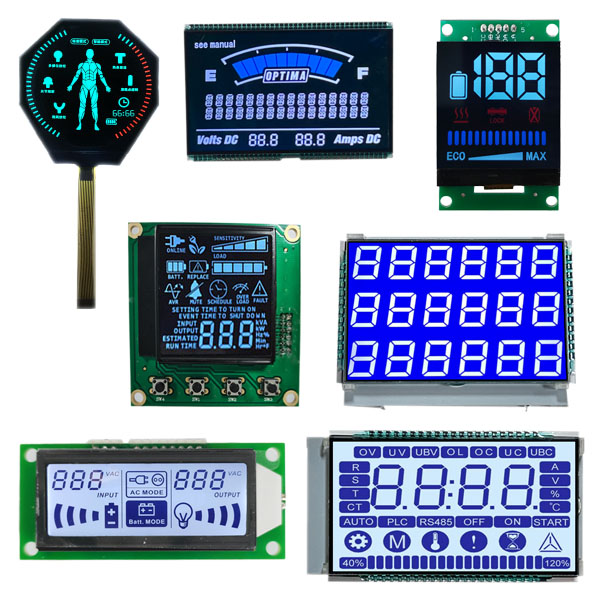

Monochrome LCD-schermenzijn lange tijd de ruggengraat geweest van elektronische apparaten met een laag vermogen in de industriële, commerciële en consumentensector. Voor de TFT-kleuren-LCD-panelen die complexe kleurfiltering en krachtige achtergrondverlichtingssystemen vereisen, leveren monochrome LCD-schermen met vloeibare kristallen een eenvoudige, contrastrijke visuele output met minimale energieoverhead. Hun uitzonderlijke energie-efficiëntie maakt ze tot de voorkeurskeuze voor apparaten die op batterijen werken, waaronder industriële meters, draagbare gadgets, slimme thuissensoren, draagbare medische apparatuur, enzovoort.

Monochrome LCD-schermen blijven een van de meest energiezuinige weergavetechnologieën die momenteel beschikbaar zijn. In een tijdperk waarin de levensduur van de batterij en het stroombudget de beslissingen over productontwerp domineren, is het precies begrijpen van wat het energieverbruik van deze beeldschermen bepaalt niet slechts een academische oefening; het is een kritische technische overweging die een draagbaar apparaat kan maken of breken.

1. Structurele ontwerpspecificaties van het LCD-paneel

Het inherente structurele ontwerp van een monochroom LCD-paneel is de fundamentele bepalende factor voor het basisstroomverbruik. Elk kernonderdeel van het paneel, van fysieke afmetingen tot weergavemodus en matrixtype, geeft direct vorm aan de energieverbruikskenmerken. Zelfs met identieke stuurcircuits en gebruiksomgevingen kunnen structureel verschillende monochrome LCD-modules een stroomverbruiksverschil van meerdere malen vertonen.

1.1 Schermgrootte en pixeldichtheid

De schermgrootte is een van de meest intuïtieve factoren die het stroomverbruik van monochrome LCD's beïnvloeden. Bij standaard monochrome LCD-producten is het stroomverbruik positief gecorreleerd met het effectieve weergavegebied. Grotere panelen vereisen meer vloeibare kristalpixels, transparantere elektrodebedrading en bredere signaaldekkingsgebieden, die allemaal de capacitieve basisbelasting en het statische vermogensverlies vergroten. Voor monochrome LCD-schermen van het segmenttype die veel worden gebruikt in timers en meters, verbruiken kleine panelen van minder dan 2 inch doorgaans slechts 1 tot 5 mW aan actief vermogen, terwijl middelgrote grafische monochrome LCD-schermen van 3 tot 5 inch onder normale werkomstandigheden gewoonlijk 10 tot 30 mW verbruiken.

Pixeldichtheid speelt ook een cruciale rol bij de stroomregulering. Monochroom LCD-schermen met hoge resolutie, zoals de modellen 128×64, 240×128 en 320×160, zijn voorzien van dichtere pixelarrays en ingewikkeldere stuurcircuits. Elke pixeleenheid vereist onafhankelijke signaalscanning en spanningsregeling, waardoor de algehele circuitbelasting en het dynamische energieverbruik toenemen. Daarentegen hebben segment-LCD's met een lage resolutie en vaste weergavepatronen eenvoudigere circuitstructuren en een veel lager vermogensverlies, waardoor ze ideaal zijn voor standby-scenario's met ultralaag energieverbruik.

1.2 Weergave optische modus

Monochroom LCD-schermen zijn onderverdeeld in drie optische kernmodi: reflecterend, doorlatend en transflectief, elk met drastisch verschillende energieverbruiksprofielen. Deze classificatie is de belangrijkste reden voor het enorme stroomverschil tussen verschillende monochrome displaymodules.

1.3 Matrix-rijtype

Monochrome LCD-schermen zijn onderverdeeld in passieve matrix (PM) en actieve matrix (AM) typen, waarbij passieve matrix de mainstream is voor monochrome producten met een laag vermogen. Passieve matrix LCD-schermen hebben een eenvoudige kruislingse elektrodestructuur, waarbij rij- en kolomelektroden worden gedeeld voor pixelscanning. Ze verbruiken alleen stroom tijdens het wisselen van pixelstatus en behouden de weergave-inhoud met minimaal statisch vermogen, wat de belangrijkste reden is voor hun voordelen op het gebied van laag energieverbruik.

2. Systeemconfiguratie achtergrondverlichting

Bij de meeste transmissieve en transflectieve monochrome LCD-displaymodules is het achtergrondverlichtingssysteem verantwoordelijk voor 70%–90% van het totale energieverbruik. In tegenstelling tot kleuren-LCD-schermen met krachtige RGB-achtergrondverlichting, gebruiken monochrome LCD's voornamelijk monochromatische LED-achtergrondverlichting, maar verschillen in de hoeveelheid achtergrondverlichting, helderheid, kleurtemperatuur en rijmodus bepalen direct het totale energieverbruik van de module. Het optimaliseren van de achtergrondverlichtingsconfiguratie is de meest effectieve manier om het stroomverlies van monochrome LCD's te verminderen.

2.1 Achtergrondverlichting LED-hoeveelheid en lay-out

Het aantal ingebouwde achtergrondverlichtings-LED's is lineair gerelateerd aan het energieverbruik. Klein monochroom LCD-scherm gebruikt meestal 1-2 LED-achtergrondverlichting met een lage werkstroom en een laag vermogen. Weergavemodules van groot formaat of met een hoge uniformiteit vereisen 4-6 of zelfs meer LED-kralen om donkere hoeken te elimineren en een uniforme helderheid op het volledige scherm te garanderen. Elke extra LED-kraal verhoogt de algehele bedrijfsstroom van het achtergrondverlichtingssysteem, waardoor het totale energieverbruik direct toeneemt.

De indeling van de achtergrondverlichting heeft ook invloed op de energie-efficiëntie. Aan de zijkant gemonteerde achtergrondverlichtingsontwerpen die vaak worden gebruikt in dunne monochrome LCD-displaymodules geleiden licht door lichtgeleidingsplaten, met weinig lichtverlies en relatief laag stroomverbruik. Lay-outs met direct verlichte achtergrondverlichting aan de onderkant hebben een hogere efficiëntie van het lichtgebruik, maar vereisen meer LED-kralen, wat resulteert in een hoger stroomverbruik bij dezelfde helderheidsnorm.

2.2 Aanpassing van de helderheid van de achtergrondverlichting

De helderheid van de achtergrondverlichting is de meest flexibel aanpasbare factor voor het energieverbruik van monochrome LCD's. De helderheid van de LED-achtergrondverlichting wordt geregeld door de aandrijfstroom: een hogere stroom komt overeen met een hogere helderheid en een hoger energieverbruik. De meeste monochrome LCD-modules ondersteunen PWM (Pulse Wide Modulation)-dimmen of analoog spanningsdimmen. Bij maximale helderheid werkt de achtergrondverlichting op nominale stroom met piekstroomverbruik; in de standby-modus met lage helderheid daalt de aandrijfstroom scherp, waardoor het stroomverlies van de achtergrondverlichting met 60% -80% wordt verminderd.

De meeste industriële en consumentenelektronica hebben bij dagelijks gebruik geen maximale schermhelderheid nodig. Het op passende wijze verminderen van de helderheid van de achtergrondverlichting met als uitgangspunt de leesbaarheid te garanderen, kan de levensduur van de batterij van het apparaat aanzienlijk verlengen. Voor stand-byscenario's met ultralaag energieverbruik kan het configureren van de automatische uitschakellogica van de achtergrondverlichting wanneer het scherm statisch is, ongeldig stroomverlies verder elimineren.

2.3 Werkmodus achtergrondverlichting

De constant ingeschakelde achtergrondverlichtingsmodus leidt tot een voortdurend hoog stroomverbruik, terwijl de intermitterende en triggergebaseerde achtergrondverlichtingsmodi effectief energie besparen. Veel slimme apparaten gebruiken strategieën voor inductie door het menselijk lichaam, sleuteltrigger of lichtsensorkoppeling: de achtergrondverlichting blijft uit tijdens stand-by en gaat alleen branden wanneer een bediening door de gebruiker wordt gedetecteerd, waardoor het statische stroomverlies op de lange termijn drastisch wordt verminderd. Voor draagbare apparaten op batterijen heeft deze optimalisatie van de werkmodus een groter energiebesparend effect dan aanpassing van hardwareparameters.

3. Rijcircuit- en chipparameters

De aandrijfchip en het perifere circuitsysteem vormen de belangrijkste besturingseenheden voor monochrome LCD-bediening. Verschillende chipmodellen, stuurspanningen, verversingsfrequenties en circuitontwerpschema's hebben een directe invloed op het dynamische en statische energieverbruik tijdens de werking van het beeldscherm. Zelfs met hetzelfde LCD-paneel zullen niet-overeenkomende rijparameters duidelijk stroomverspilling veroorzaken.

3.1 Rijdend chipmodel en energie-efficiëntie

Gespecialiseerde monochrome LCD-driverchips hebben verschillende kenmerken voor energieverbruik. Speciale displaychips met laag vermogen maken gebruik van een geoptimaliseerde circuitarchitectuur en ondersteunen laagspanningsrijden en slaapmodus, met een ultralage stand-bystroom van slechts een paar microampère. Daarentegen ontberen universele MCU-alternatieve aandrijfschema's gerichte energieoptimalisatie, met een hoger statisch vermogensverlies en dynamisch scanvermogen.

3.2 Bedrijfsspanning en voorspanning

Monochrome LCD's hebben strikte bedrijfsspanningsbereiken. Binnen het nominale spanningsinterval kan het op de juiste manier verlagen van de stuurspanning het verlies aan pixel-excitatievermogen verminderen zonder de helderheid van het scherm te beïnvloeden. Een te hoge aandrijfspanning zal niet alleen het stroomverbruik verhogen, maar ook moleculaire vermoeidheid van vloeibare kristallen veroorzaken, waardoor het scherm sneller veroudert en het scherm flikkert.

Voorspanning is een andere belangrijke parameter die de vermogensstabiliteit beïnvloedt. Redelijke bias-spanningsconfiguratie zorgt voor stabiele moleculaire rotatie van vloeibare kristallen met minimale stroomaandrijving. Onredelijke instellingen voor de voorspanning veroorzaken herhaalde moleculaire trillingen en ongeldig stroomverlies, waardoor onnodig stroomverbruik toeneemt en het displaycontrast wordt verminderd.

3.3 Schermvernieuwingsfrequentie

De vernieuwingsfrequentie bepaalt de pixelscanfrequentie van monochrome LCD's. Hogere vernieuwingsfrequenties betekenen vaker circuitscannen en signaalwisselingen, wat leidt tot een hoger dynamisch energieverbruik. In tegenstelling tot kleurenschermen die hoge vernieuwingsfrequenties vereisen om flitsen en vegen te voorkomen, bieden monochrome LCD-schermen een eenvoudige weergave-inhoud en een lage visuele gevoeligheid voor flitsen.

3.4 Multiplex-rijmodus

Monochroom LCD-scherm maakt gewoonlijk gebruik van multiplex-aandrijftechnologie om de bedrading van circuits te vereenvoudigen. Verschillende multiplexverhoudingen (1/4 duty, 1/8 duty, 1/16 duty) beïnvloeden het stroomverbruik en de weergavekwaliteit. Een hogere multiplexverhouding betekent dat meer pixels de scancircuits delen, waardoor de hoeveelheid perifere circuits en het statische vermogensverlies worden verminderd. Een te hoge multiplexverhouding zal echter de scanbelasting op één punt verhogen, waardoor het dynamische, onmiddellijke energieverbruik toeneemt. Een redelijke afstemming van multiplexparameters op basis van de schermresolutie is de sleutel tot het in evenwicht brengen van het energieverbruik en de weergavestabiliteit.

4. Inhoud en werkende staat weergeven

Veel beoefenaars negeren dat het stroomverbruik van monochrome LCD's varieert afhankelijk van de real-time weergave-inhoud en de werkingsstatus. Het aantal verlichte pixels, de schermupdatefrequentie en de stand-bystatus veroorzaken allemaal verschillende stroomverlieseffecten, die cruciale details zijn voor een fijnmazige energie-optimalisatie.

4,1 Pixelverlichtingsverhouding

Monochrome LCD's verbruiken stroom bij het aansturen van vloeibare kristalpixels om inhoud om te draaien en weer te geven. Hoe meer pixels er op het scherm branden, hoe hoger de totale circuitbelasting en het dynamische energieverbruik. Een solide weergave op volledig scherm heeft het hoogste stroomverbruik, terwijl een leeg scherm of een weergave met weinig pixels het laagste energieverbruik heeft.

4.2 Frequentie van schermupdates

Elke schermvernieuwing en inhoudsupdate vereist signaalscanning en pixelstatuswisseling, wat gepaard gaat met onmiddellijk stroomverlies. Voor apparaten met statische display-inhoud, zoals instrumentparameterschermen en timingdisplays, zullen frequente onnodige updates voortdurend een ongeldig stroomverbruik genereren. Het instellen van redelijke updatecycli op basis van de frequentie van gegevenswijzigingen (bijvoorbeeld elke 1 tot 5 seconden bijwerken voor langzaam veranderende parameters in plaats van realtime vernieuwen) kan het gemiddelde energieverbruik effectief verminderen.

4.3 Schakelen tussen werk- en stand-bymodus

Monochrome LCD-modules hebben duidelijke vermogensverschillen tussen de werkmodus, de stand-bymodus met licht aan en de diepe slaapmodus. In de normale werkmodus wordt het scherm continu vernieuwd met maximaal stroomverbruik; in de stand-bymodus behoudt het scherm statische inhoud terwijl de achtergrondverlichting is uitgeschakeld, waardoor alleen het statische stroomverlies van de chip behouden blijft; in de diepe slaapmodus stopt de driverchip de meeste circuitactiviteiten, waarbij het stroomverbruik daalt tot het laagste microampèreniveau.

5. Omgevingsomstandigheden

De gebruiksomgeving verandert de fysieke kenmerken van vloeibaar-kristalmaterialen en circuitcomponenten, waardoor het stroomverbruik van monochrome LCD-schermen indirect wordt beïnvloed. Temperatuur, vochtigheid en intensiteit van het omgevingslicht regelen allemaal de werkingsstatus en het stroomverlies van displaymodules, wat niet kan worden genegeerd bij het ontwerpen van industriële apparaten en apparaten voor buitengebruik.

5.1 Bedrijfstemperatuur

Temperatuur is de meest invloedrijke omgevingsfactor voor het stroomverbruik van monochrome LCD-schermen. De viscositeit van vloeibaar kristalmateriaal verandert met de temperatuur: lage temperaturen verhogen de viscositeit van vloeibaar kristal, vertragen de moleculaire rotatie en vereisen een hogere aandrijfspanning en een langere scantijd om een ​​normale weergave te garanderen, wat het stroomverbruik verhoogt. Hoge temperaturen verminderen de viscositeit van vloeibare kristallen, verlagen de vereisten voor de stuurspanning en verminderen het vermogensverlies relatief, maar te hoge temperaturen zullen de veroudering van componenten versnellen en ervoor zorgen dat de lekstroom in het circuit stijgt.

Monochroom LCD's van industriële kwaliteit zijn doorgaans geschikt voor een breed temperatuurbereik van -20 ℃ tot +70 ℃. In buitenomgevingen met lage temperaturen moeten veel modules temperatuurcompensatiecircuits activeren om de weergavestabiliteit te behouden, wat extra stroomverbruik met zich meebrengt. Voor apparaten die in extreme temperatuurscenario's werken, moet bij het stroomontwerp een marge voor energieverbruik bij lage temperaturen worden gereserveerd.

Conclusie

Het stroomverbruik van monochrome LCD-schermen is een systematisch resultaat van de interactie tussen structureel ontwerp, achtergrondverlichtingsconfiguratie, aandrijfparameters, werkstatus, omgevingsomstandigheden en hardwareveroudering. In tegenstelling tot de kennis van vaste vermogensparameters in de traditionele perceptie, heeft het stroomverbruik van monochrome LCD's een sterk aanpassingsvermogen en scenario-afhankelijkheid. Voor elektronische productontwerpers en onderhoudstechnici is het verduidelijken van alle beïnvloedende factoren niet alleen bevorderlijk voor het selecteren van bijpassende displaymodules en het verlagen van de hardwarekosten, maar kan het ook de levensduur van de batterij en de stabiliteit van het apparaat maximaliseren door verfijnde stroomoptimalisatie.

In IoT-apparaten met een laag vermogen, industriële besturingsapparatuur en scenario's voor draagbare medische elektronica kan een redelijke controle van het stroomverbruik van monochrome LCD-schermen het concurrentievermogen van de productmarkt en de gebruikerservaring aanzienlijk verbeteren. Met de voortdurende verbetering van de energiezuinige beeldschermtechnologie zullen geoptimaliseerde monochrome LCD-aandrijfschema's en hardwareontwerpen het energiebesparende potentieel verder vergroten, waardoor dergelijke beeldschermen op grotere schaal worden gebruikt in ingebedde apparaten met ultralaag energieverbruik.
