Wat is het voordeel van de SPI- en IIC-interface voor grafisch LCD-scherm?

In modern ingebed systeemontwerp, industriële besturing, slimme thuisapparatuur en draagbare elektronische producten,grafische lcd-displaymoduleszijn onmisbare dragers van mens-computerinteractie geworden. Van alle reguliere display-interfaces zijn SPI en IIC de twee meest gebruikte oplossingen voor dot-matrix LCD-schermen, die de markt van kleine en middelgrote LCD-schermen domineren vanwege hun unieke structurele voordelen, stabiele prestaties en uitstekende compatibiliteit. Het selecteren van een geschikte interface voor een IIC-interfacedisplay of SPI-display bepaalt rechtstreeks de reactiesnelheid, het energieverbruik, de moeilijkheidsgraad van de PCB-lay-out en de algehele levensduur van de apparatuur.

Grafische LCD-schermen verschillen van segment-LCD-schermen doordat ze willekeurige pixeldotting, aangepaste grafische weergave, dynamisch scrollen van tekst en meerlaagse interfaceweergave ondersteunen, waardoor hogere eisen worden gesteld aan de efficiëntie van interfacetransmissie en signaalstabiliteit. Daarentegen vereenvoudigen SPI- en IIC-seriële interfaces het bedradingsontwerp, optimaliseren ze transmissieprotocollen en passen ze perfect bij de lage kosten, hoge stabiliteit en compacte ontwerpvereisten van reguliere terminalproducten, waardoor ze de voorkeursinterfaces worden voor de huidige mainstreamdot-matrix LCD-schermen.

Basiskenmerken van de SPI-interface (SPI-display)

SPI (Serial Peripheral Interface) is een snelle synchrone seriële communicatie-interface, een master-slave gestructureerd full-duplex transmissieprotocol en de belangrijkste mainstream-interface van hoogwaardige SPI-displayproducten. De standaard SPI-interface voor dot-matrix LCD-schermen heeft een vierdraadsstructuur, inclusief SCLK (kloksignaal), MOSI (datatransmissie), CS (chipselectie) en DC (data/commandoselectie). Sommige vereenvoudigde 3-draads SPI-ontwerpen integreren DC-signalen in datalijnen, waardoor het aantal pinnen verder wordt verminderd en de hogesnelheidstransmissiemogelijkheden behouden blijven.

Basiskenmerken van IIC-interface (IIC-interfacedisplay)

IIC (Inter-Integrated Circuit) is een half-duplex synchrone seriële businterface met een ultra-vereenvoudigde 2-draads structuur, bestaande uit SCL (kloklijn) en SDA (datalijn). Als businterface voor meerdere apparaten kan een IIC-bus meerdere displaymodules en sensorapparaten met verschillende adressen monteren, wat het belangrijkste voordeel is van IIC-interfacedisplayproducten in geïntegreerde systemen met meerdere apparaten.

De voordelen van een SPI-interface voor SPI grafisch LCD-scherm

1. Ultrahoge transmissiesnelheid, geen dynamische weergavevertraging

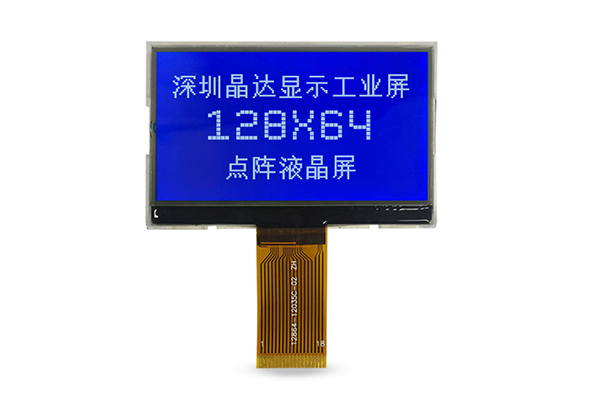

Het grootste voordeel van de SPI-interface ligt in de ultrahoge klokfrequentie en de nulprotocoloverhead. Anders dan het adresverificatie- en antwoordwachtmechanisme van de IIC-interface, gebruikt SPI een continue burst-transmissiemodus, met een maximale klokfrequentie tot 80 MHz. Voor mainstream 128x64, 160x128, 240x320dot-matrix LCD-schermenkan de SPI-interface de gegevensvernieuwing op volledig scherm binnen 1-5 ms voltooien.

2. Sterke anti-interferentieprestaties, geschikt voor industriële scenario's

Ons grafische LCD-scherm van industriële kwaliteit met SPI-interface maakt gebruik van push-pull-aandrijfsignaaluitvoer, met een sterk anti-interferentievermogen en stabiele transmissie in elektromagnetische omgevingen met veel ruis, zoals industriële werkplaatsen en elektrische apparatuur. Vergeleken met de open-drain-structuur van de IIC-interface heeft het SPI-signaal een sterker aandrijfvermogen, een langere effectieve transmissieafstand en is het niet gevoelig voor signaalvervorming of gegevensverlies.

3. Flexibel bedradingsontwerp, balans tussen prestaties en integratie

De standaard 4-draads SPI-interface en de vereenvoudigde 3-draads SPI-interface hebben beide een laag aantal pinnen, veel minder dan traditionele parallelle LCD-interfaces. Terwijl de transmissieprestaties op hoge snelheid behouden blijven, wordt het probleem van overmatige bezetting van GPIO-bronnen vermeden. Voor embedded systemen met een beperkt aantal microcomputerpinnen met één chip, maar hoge eisen aan de weergaveprestaties, kunnen SPI-displaymodules de hardwarekosten en het weergave-effect perfect in evenwicht brengen.

4. Ultra-lage pinbezetting, waardoor het PCB-ontwerp aanzienlijk wordt vereenvoudigd

De IIC-interface heeft slechts twee signaallijnen (SCL, SDA) nodig om de gegevensoverdracht van het display te voltooien, wat het laagste aantal pins is onder alle reguliere display-interfaces. Voor ultrageminiaturiseerde apparaten zoals draagbare apparaten, slimme sensoren en miniatuurhuishoudelijke apparaten met extreem beperkte GPIO-bronnen, kunnen IIC-interfacedisplaymodules een groot aantal microcomputerpinnen met één chip besparen, waardoor de noodzaak wordt vermeden om randchips uit te breiden vanwege onvoldoende pinnen.

SPI- en IIC-interfaces zijn beide belangrijke seriële transmissieoplossingen voor moderne dotmatrix grafische LCD-displayproducten, met hun eigen onvervangbare voordelen. SPI-displaymodules vertrouwen op snelle transmissie, sterke anti-interferentie en uitstekende dynamische weergaveprestaties, waardoor ze de voorkeurskeuze worden voor industriële, krachtige en dynamische weergavescenario's. IIC-interfacedisplayproducten profiteren van ultraeenvoudige bedrading, een laag stroomverbruik en een sterke uitbreidbaarheid, en domineren geminiaturiseerde, energiezuinige en geïntegreerde toepassingsscenario's met meerdere apparaten.
