Wat is het verschil tussen een seriële poortdisplay en een standaard TFT-display?

Bij het ontwerp van embedded systemen dienen industriële automatisering, consumentenelektronica en beeldschermen als de belangrijkste component van de mens-machine-interface (HMI). De ingenieurs en productontwikkelaars worden vaak geconfronteerd met een cruciale beslissing: kiezen tussen een seriële poortdisplay en een standaardTFT-scherm. Hoewel beide visuele output voor elektronische apparaten leveren, verschillen hun interne bedieningsmechanismen, hardware-interfaces, hulpbronnengebruik, ontwikkelingsproblemen en toepassingsscenario's drastisch.

Wat is een seriële poortdisplay?

Een seriële poortdisplay - vaak een 'slim serieel display', 'seriële HMI' of 'UART TFT-display' genoemd - is een op zichzelf staande module die een TFT LCD-paneel integreert met een speciale grafische controller, framebuffergeheugen en een seriële communicatie-interface. Deze modules functioneren als complete weergavesubsystemen en verwerken grafische opdrachten die via een seriële verbinding worden ontvangen zonder de host-microcontroller te belasten. Ze ondersteunen reguliere seriële protocollen, waaronder UART, SPI en I2C, waardoor gegevens- en instructietransmissie via slechts een paar signaaldraden mogelijk is.

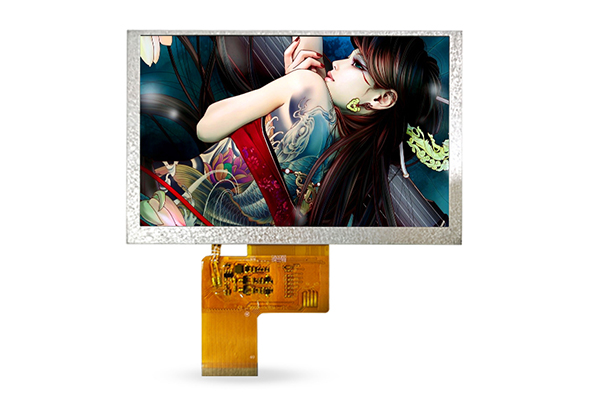

Wat is een standaard TFT-scherm?

Een standaard TFT-scherm (Thin Film Transistor) is een puur hardware-scherm, gebaseerd op traditionele TFT LCD-beeldtechnologie. Het is een niet-intelligent displaycomponent zonder onafhankelijk besturingssysteem of ingebouwde driverfirmware. StandaardTFT-schermenvertrouw volledig op externe hoofdcontrollers om al het beeldschermgerelateerde werk te voltooien, inclusief pixelgegevensberekening, framebufferopslag, schermvernieuwing en kleurkalibratie.

Belangrijkste technische verschillen tussen seriële poortweergave en standaard TFT-scherm

De technische verschillen tussen de twee beeldschermtypen hebben betrekking op hardware-interfaces, de bezetting van controllerbronnen, rijproblemen, transmissie-efficiëntie en systeemstabiliteit. Deze technische verschillen vormen de kernbasis voor projectselectie en zijn rechtstreeks van invloed op de productontwikkelingscycli en de operationele prestaties.

1. Hardware-interface en bedradingscomplexiteit

Seriële poortdisplays zijn voorzien van extreem vereenvoudigde hardwarebedrading, wat een van de meest opvallende voordelen is. De meeste seriële displaymodules hebben voor normale werking slechts 3 tot 4 draden nodig: voeding, aardingsdraad en signaaldraden voor seriële communicatie. Op UART gebaseerde seriële displays hebben alleen TX- en RX-pinnen nodig voor gegevensoverdracht; SPI- en I2C-seriële displays voltooien ook de communicatie via een minimaal aantal pinnen. Dit ultralage aantal pinnen vermindert de problemen met de printplaatlay-out aanzienlijk, bespaart bordruimte en vermijdt complexe problemen met de bedrading.

2. Bezetting van hoofdcontrollerbronnen

Seriële poortdisplays zijn ontworpen voor een laag stroomverbruik en een lage bezetting van bronnen. Omdat de displaymodule een onafhankelijke grafische verwerkingseenheid en framebuffer integreert, worden alle pixelweergave, datacaching en schermvernieuwing uitgevoerd door de eigen chip van het display. De host-MCU hoeft alleen maar eenvoudige besturingsopdrachten met een lage frequentie te verzenden, waarbij vrijwel geen CPU-bronnen worden gebruikt.

Standaard TFT-schermen verbruiken enorme bronnen van de hoofdcontroller. Zonder onafhankelijke caching- en verwerkingsmogelijkheden moeten alle framegegevens worden berekend, opgeslagen en uitgevoerd door de hostprocessor. De hoofdcontroller moet continu pixelgegevens vernieuwen, RAM met grote capaciteit in beslag nemen voor framebufferopslag en hoogfrequente signaaluitvoer behouden.

3. Ontwikkelingsmoeilijkheden en cyclus stimuleren

De ontwikkelingsdrempel van seriële poortdisplays is extreem laag. Fabrikanten bieden complete en volwassen seriële communicatieprotocollen, universele commandosets en ondersteunende tools voor het opsporen van fouten in computers. Ontwikkelaars hoeven de onderliggende LCD-aandrijfprincipes, pixeltiminglogica of algoritmen voor grafische weergave niet te begrijpen. Ze hoeven alleen maar eenvoudige seriële commando's op te roepen om functies zoals tekstweergave, beeldwisseling, animatieweergave en aanraakbediening te realiseren.

StandaardTFT-schermenvereisen professionele ingebedde ontwikkelingsmogelijkheden en langere ontwikkelingscycli. Ontwikkelaars moeten de onderliggende drivercode helemaal opnieuw schrijven, schermtimingparameters configureren, kleurkalibratie debuggen, framebufferbeheerlogica bouwen en de vloeiendheid van schermvernieuwing optimaliseren. Verschillende maten en modellen TFT-schermen hebben verschillende timingparameters en driververeisten, wat resulteert in een slechte compatibiliteit.

4. Snelheid van gegevensoverdracht en vernieuwingsprestaties

Beperkt door de bandbreedte van het seriële communicatieprotocol, zijn de vernieuwingsfrequentie en de gegevensoverdrachtsnelheid van seriële poortbeeldschermen relatief laag. UART seriële beeldschermen hebben de laagste bandbreedte, geschikt voor statische weergave en laagfrequente updatescenario's; SPI-seriële beeldschermen hebben een verbeterde snelheid, maar kunnen nog steeds geen real-time vernieuwing op volledig scherm met hoge resolutie ondersteunen.

Standaard TFT-schermen maken gebruik van parallelle of snelle MIPI/RGB-interfaces met een ultrahoge bandbreedte voor gegevensoverdracht en ondersteunen schermvernieuwing met hoge resolutie en hoge framesnelheid. Ze kunnen 1080P high-definition afbeeldingen, dynamische video's en complexe animatie-effecten vloeiend weergeven zonder haperingen.

5. Systeemstabiliteit

Seriële poortdisplays hebben een uitstekende systeemstabiliteit. Het geïntegreerde ontwerp van de displaymodule vermindert externe circuitverbindingen, en de eenvoudige seriële bedrading vermijdt effectief signaalinterferentie en lijnstoringsproblemen veroorzaakt door complexe parallelle bedrading.

Standaard TFT-schermen hebben een relatief slechte systeemstabiliteit. Complexe parallelle signaallijnen zijn gevoelig voor externe elektromagnetische interferentie, wat resulteert in schermflikkering, kleurvervorming en sneeuwvlokruis.

StandaardTFT-schermenbieden maximale prestaties, resolutieflexibiliteit en controle op pixelniveau ten koste van een grotere ontwikkelingscomplexiteit, een hoger aantal pinnen en hogere eisen aan de hostprocessor. Ze zijn de juiste keuze voor hoogwaardige toepassingen, aangepaste grafische vereisten en projecten waarbij elk aspect van het scherm strak moet worden gecontroleerd.

Seriële poortschermen geven prioriteit aan gebruiksgemak, snelle ontwikkeling en minimaal verbruik van hostbronnen, ten koste van verminderde bandbreedte en resolutiebeperkingen. Ze blinken uit in industriële HMI-toepassingen, prototyping, systemen met beperkte middelen en projecten waarbij de time-to-market

is van cruciaal belang.
