Wat is het verschil tussen resistief aanraakscherm en capacitief aanraakscherm?

In de digitale wereld van vandaag zijn touchscreens in elk aspect van ons leven doorgedrongen, van de smartphones in onze broekzakken tot de industriële besturingsapparatuur in fabriekswerkplaatsen. Vergeleken met gewone LCD-schermen kan het TFT LCD-scherm zeer duidelijke afbeeldingen en tekst weergeven en heeft het een kortere responstijd. De toenemende toepassing van TFT LCD-schermen heeft voor betere visuele effecten op producten gezorgd. Voor deTFT-displaymoduleEr zijn twee aanraaktypen: resistief aanraakscherm en capacitief aanraakscherm.

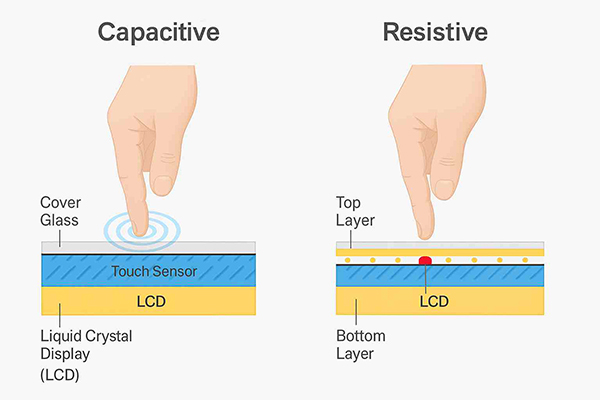

Wat is een resistief touchscreen?

Twee lagen geleidende ITO-films, met kleine isolatiepunten ertussen, raken elkaar normaal niet; wanneer erop wordt gedrukt, raken de bovenste en onderste films elkaar en vormen een geleidend circuit. De controller berekent de perscoördinaten op basis van de XY-spanning. Resistieve touchscreens zijn er in verschillende varianten, zoals vierdraads, vijfdraads en achtdraads. De cijfers vertegenwoordigen het aantal circuitcomponenten dat op de controller is aangesloten. Onder hen is het vierdraads resistieve scherm de meest gebruikelijke en economische oplossing, terwijl het vijfdraads resistieve scherm een ​​hogere duurzaamheid en nauwkeurigheid biedt door het ontwerp van een constante spanning op de onderste laag.

De typische structuur van resistieve aanraakschermen bestaat uit: een onderlaag van glas of organisch glassubstraat, waarop een transparante geleidende laag (meestal indiumtinoxide ITO) is gecoat, een tussenlaag en een bovenlaag van meerlaagse harscoating, waarbij het buitenoppervlak door verharding is behandeld.

Wat is een capacitief touchscreen?

De oppervlaktelaag van het scherm heeft een geleidende ITO-condensatorlaag. Het menselijk lichaam heeft een zwakke biologische stroming. Wanneer een vinger het aanraakt, vormen het menselijk lichaam en de schermelektroden een koppelcondensator. De vier hoekelektroden registreren het stroomverschil om het aanraakpunt te berekenen.

De basisstructuur van een capacitief touchscreen bestaat uit een vierlaags composietglaspaneel. De buitenste laag is een chemisch of fysisch versterkt beschermend glas (met een hardheid van 6H, 7H, 8H of hoger), en het binnenoppervlak en de tussenlaag van het glas zijn elk bedekt met een ITO-geleidende laag.

Vergelijkingstabel met belangrijkste kenmerken

Voordelen van resistieve schermen

1. Kan door elk object worden bediend. Geschikt voor industriële scenario's met beschermende handschoenen of rubberen handschoenen.

2. Extreem hoge positioneringsnauwkeurigheid, geschikt voor kassa's, industriële apparatuur en tekeninstrumenten.

3. Niet bang voor vocht of lichte waterdamp. De voorkeurskeuze voor industriële apparatuur voor buitengebruik.

4. Lage prijs, eenvoudige driver en laag stroomverbruik.

Nadelen van resistieve schermen

1. Vereist krachtig persen, wat resulteert in een slechte bedieningservaring

2. Het filmoppervlak is gevoelig voor krassen en zal na langdurig persen niet meer goed werken

3. Ondersteunt geen gebaren met meerdere vingers en kan niet in- of uitzoomen

4. Slechte lichttransmissie, wat resulteert in een wazig schermbeeld

Voordelen van capacitief touchscreen

1. Soepele aanraakbediening met een aangenaam gevoel, ter ondersteuning van meerpuntsgebaren

2. Anti-kras oppervlak van gehard glas, duurzaam en bestand tegen krassen

3. Transparant display met betere kleurwaarneming

4. Geen fysieke slijtage, langere levensduur voor digitale huishoudelijke apparaten

Nadelen van capacitieve schermen

1. Kan alleen met blote handen of een speciale capacitieve pen worden gebruikt. Gewone handschoenen voorkomen gebruik.

2. Water of condensatie veroorzaken onregelmatige bewegingen en onbedoelde aanrakingen.

3. Lage temperaturen en dikke olievlekken verminderen de gevoeligheid aanzienlijk.

4. Duurder en onstabieler in vochtige industriële omgevingen.

Toepassingen

Typische toepassingen van resistieve touchscreens

Resistieve aanraakschermen blijven, met hun lage kosten, flexibele invoer en sterke anti-interferentiemogelijkheden, de voorkeurskeuze in de volgende scenario's:

Industriële controleapparatuur: De fabrieksomgeving is onderhevig aan stof, olievervuiling en elektromagnetische interferentie, en operators dragen vaak handschoenen.

POS-kassasystemen: vereisen penhandtekeningen en bediening met handschoenen aan

Medische apparatuur: Hoge eisen aan betrouwbaarheid en hygiënische netheid

Autonavigatiesystemen: Bestuurders mogen met handschoenen aan werken

Terminals voor openbaar onderzoek: zoals zelfbedieningskaartjesautomaten, geldautomaten, enz.

Buitenuitrusting: Blootgesteld aan ruwe omgevingen zoals stof en vocht

Typische toepassingen van capacitieve touchscreens

Capacitieve aanraakschermen, met hun voordelen van meerpuntsaanraking, hoge gevoeligheid en uitstekende weergavekwaliteit, domineren de volgende scenario's:

Smartphones en tablets: vereisen soepele gebarenbediening en multi-point touch-ervaringen

Consumentenelektronica: slimme huishoudelijke apparaten, draagbare apparaten

Hoogwaardige mens-machine-interfaces: apparaten die moderne interactie-ervaringen vereisen

Medische apparatuur: scenario's die snelle en intuïtieve invoer vereisen

Touchdisplays: toepassingen met hoge eisen aan weergave-effecten

Toekomstige ontwikkelingstrends

Capacitieve touchscreens, met hun meerpuntsaanraakbediening, hoge gevoeligheid en uitstekende weergave-effecten, zijn de mainstream-technologie op de markt voor consumentenelektronica geworden. Echter,resistieve touchscreensnog steeds een onvervangbare positie innemen op specifieke gebieden zoals industriële controle, medische apparatuur en openbare voorzieningen.

De afgelopen jaren heeft de technologische ontwikkeling een trend van integratie en optimalisatie laten zien. Capacitieve TFT-displays van industriële kwaliteit overwinnen geleidelijk traditionele tekortkomingen zoals elektromagnetische interferentie, watermist en bediening van handschoenen door middel van zelfontwikkelde aanraakbedieningsalgoritmen en op scenario's gebaseerde optimalisatie. Tegelijkertijd verbeteren resistieve TFT-schermen ook de duurzaamheid en nauwkeurigheid door materiaal- en procesverbeteringen.
