Wat is het verschil tussen een grafisch LCD-scherm en een segment-LCD-scherm?
2025-11-12

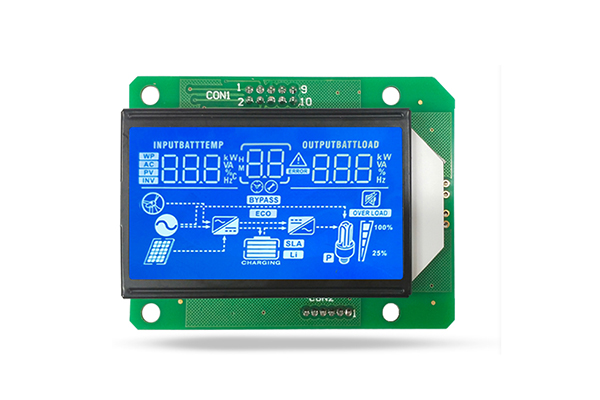

Segment-lcd-display: LCD-scherm dat vaste inhoud weergeeft, zoals cijfers, symbolen, eenheden, enz. via vooraf ontworpen "segmenten". Elk 'segment' is een onafhankelijke elektrode. Het kan alleen worden gebruikt voor eenvoudige weergave van cijfers en tekens.

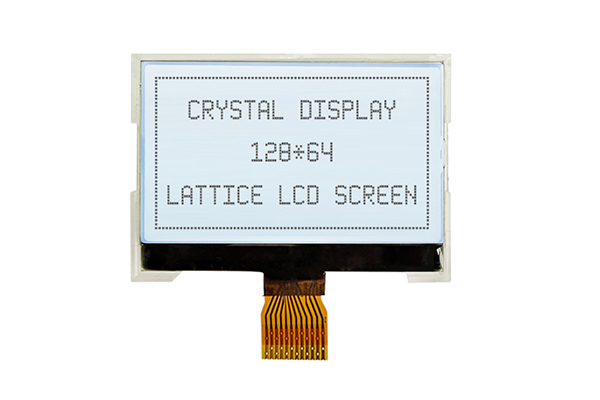

Grafisch LCD-display: een matrix die is samengesteld uit een groot aantal onafhankelijke pixels (punten) die tekst, afbeeldingen of afbeeldingen kunnen weergeven. Pixels worden gewoonlijk bestuurd op een rij-kolomaansturende manier. Een matrix-LCD-scherm van 128 x 64 punten heeft bijvoorbeeld 64 punten verticaal en 128 punten horizontaal, voor een totaal van 128 x 64 punten. Zoals weergegeven in de onderstaande afbeelding.
Het weergaveprincipe van segment-lcd-scherm en grafisch lcd-scherm
| Item |
Segment-lcd-display |
Grafisch LCD-display |
| Beginsel |
Het geleidende gebied van het vaste segment verschijnt nadat het is geëlektrificeerd. ‘8’ bestaat bijvoorbeeld uit 7 segmenten. |
Een pixelmatrix gevormd door de kruising van verschillende rijen en kolommen, waarbij elk punt afzonderlijk kan worden bestuurd. |
| Instructie |
Het aantal aandrijfelektroden is klein |
Er is een rij- en kolomdriver-IC nodig |
| Aandrijfmethode |
Statische aandrijving of eenvoudig multiplexen |
Dynamisch stuurprogramma voor rij- en kolomscannen |
Typische toepassingen
Segment LCD-display: elektronische weegschalen, klokken, rekenmachines, panelen voor huishoudelijke apparaten, instrumentenpanelen
Grafisch LCD-display: industriële besturingsapparatuur, medische apparatuur, POS-machines, meetinstrumenten, displays in voertuigen, Chinese menu-interfaces, enz.
Hoe kiest u de segmentweergave en grafische weergave?
Het hangt af van uw projectvereisten:
Selecterenhet segmentcode LCD-scherm:
1. De weergegeven inhoud is vast en beperkt (zoals cijfers, enkele woorden of ICONEN).
2. Extreem kostengevoelig en grootschalige productie vereist.
3. Het stelt extreem hoge eisen aan het stroomverbruik en het apparaat moet lange tijd door de batterij worden gevoed.
4. Het is niet nodig om Chinese karakters of complexe afbeeldingen weer te geven.
Het grafische LCD-scherm selecteren:
1. Het is noodzakelijk om Chinese karakters, variabele strings, dynamische afbeeldingen of animaties weer te geven
2. De weergegeven inhoud moet regelmatig veranderen afhankelijk van gebruikershandelingen of externe input
3. Er zijn eisen aan de esthetische aantrekkingskracht en interactiviteit van de UI-interface.
