De voordelen en toepassingsgebieden van een 128x128 grafisch LCD-scherm

Het grafische LCD-scherm van 128x128 is een LCD-scherm met gemiddelde resolutie, meestal verwijzend naar typen schermen zoals LCD (liquid crystal), OLED (Organic Light-emitting Diode) of TFT-LCD (thin-film transistor liquid crystal). Deze resolutie betekent dat het 128 pixels heeft in zowel horizontale als verticale richting, in totaal 16.384 pixels. De 128×128-module is een grafisch puntscherm met gemiddelde resolutie dat aangepaste ICONS, animaties, Chinese karakters en Engels, en menu-interfaces met meerdere regels vrij kan weergeven, wat flexibeler is dan de vaste inhoud van segmentcodeschermen. Vergeleken met schermen met lagere resoluties (zoals 64x32, 128x64) en hogere resoluties (zoals 320x240, 480x320), bereikt het 128x128 grafische LCD-scherm in veel opzichten een goede balans:

1. De weergave-inhoud is flexibel en kan worden gecombineerd met afbeeldingen en tekst

128x128 is een dot-matrixscherm met gemiddelde resolutie dat aangepaste ICONS, animaties, Chinese karakters en Engels en menu-interfaces met meerdere regels vrij kan weergeven, wat flexibeler is dan de vaste inhoud van segmentcodeschermen

2. Matige kosten en hoge kostenprestaties

Vergeleken met TFT heeft het lagere kosten en een hogere productiestabiliteit, waardoor het zeer geschikt is voor producten met een beperkt budget maar die flexibele interfaces vereisen.

3. Breed bedrijfstemperatuurbereik en betrouwbare prestaties in industriële kwaliteit

Het gebruikelijke bedrijfstemperatuurbereik is -20 ℃ tot +70 ℃ (uitbreidbaar tot -30 ℃ of -40 ℃), en kan nog steeds stabiel worden gebruikt in ruwe omgevingen zoals buitenshuis en apparatuurinstrumenten.

4. Er zijn meerdere driver-IC-opties beschikbaar en de ontwikkeling is volwassen

Gemeenschappelijke IC's: ST7565, ST7567, UC1701, enz

Op basis van de bovenstaande voordelen wordt het 128x128 grafische LCD-scherm veel gebruikt in velden waar er uitgebreide eisen zijn op het gebied van grootte, kosten en weergave-effect.

1. Industriële besturing en automatisering (HMI)

Toepassingsscenario's: industriële instrumenten, PLC-controllers, frequentieomvormers, numerieke besturingsapparatuur, test- en meetinstrumenten

2. Consumentenelektronica

Toepassingsscenario's: Smart Home-bedieningspanelen, smartwatches/armbanden (vroeg of instapniveau), displays voor drone-beeldoverdracht

3. Medische apparatuur

Toepassingsscenario's: draagbare monitoren, draagbare diagnostische apparaten, elektronische thermometers, bloeddrukmeters.

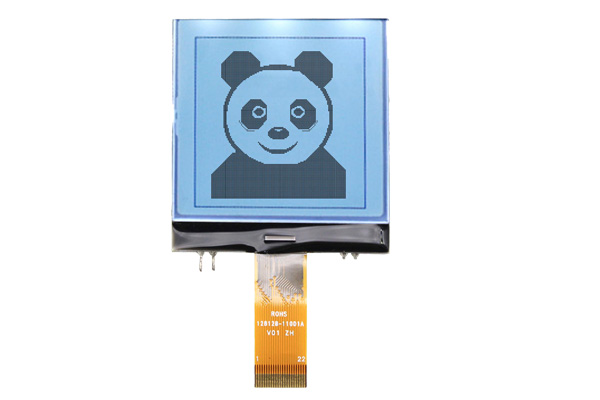

JDA's grafische LCD-display van de JDA128128-11001A-module kan een directe vervanging zijn voor de Orient Display AMG128128PR-G-W12WFDWLCD-module, die qua mechanische en elektrische specificaties zeer nauw zal aansluiten.

Het LCD-type van dit grafische LCD-scherm is FSTN/POSITIVE/Transflective en het aandrijf-IC is UC1617S.

Als u op zoek bent naar een grafisch LCD-scherm 128x128, neem dan contact met ons op voor meer informatie.
