Wat is het werkingsprincipe van een segment-LCD-display?

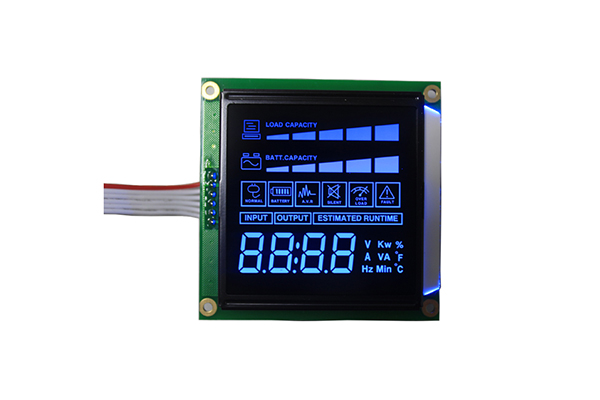

Desegment LCD-schermis een type LCD-scherm dat wordt gebruikt om eenvoudige informatie weer te geven, zoals cijfers, letters en symbolen. De functies omvatten:

Vaste weergave-inhoud:Elke pixel komt overeen met een vaste weergave-inhoud en kan niet naar wens worden gewijzigd.

Eenvoudige structuur:Samengesteld uit bovenste en onderste glassubstraten, vloeibare kristalmaterialen en elektroden, tegen lage kosten.

Laag stroomverbruik:Er is slechts een zwakke stroom nodig om aan te drijven en het energieverbruik is extreem laag.

Op grote schaal toegepast:Het wordt vaak gebruikt in producten zoals auto-instrumenten, elektronische weegschalen en horloges.

1. Basisstructuur

Het segment-LCD-display bestaat hoofdzakelijk uit de volgende onderdelen:

1) Polariserende films (één bovenste en één onderste): De polarisatierichtingen van deze twee polariserende films staan ​​loodrecht op elkaar (de bovenste film bevindt zich bijvoorbeeld in verticale richting en de onderste film bevindt zich in de horizontale richting).

2) Glazen substraat (elk één stuk aan de boven- en onderkant): draagt ​​transparante ITO-elektroden.

3) Transparante elektrode:

A. Gemeenschappelijke elektrode: bevindt zich op een van de stukjes glas en wordt gedeeld door het hele scherm.

B. Segmentelektroden: Deze bevinden zich op een ander stuk glas en zijn geëtst in de vaste vorm die we willen weergeven, zoals elke streek van het getal "8". Een "8"-teken bestaat gewoonlijk uit 7 segmenten (7 onafhankelijke elektroden).

4) Vloeibaar kristalmateriaal: vult de kleine opening tussen twee stukken glas op.

5) Achtergrondverlichtingspaneel/reflector: bevindt zich in de onderste laag en zorgt voor de lichtbron. Het segmentcodescherm zelf straalt geen licht uit en is alleen zichtbaar door tegenlicht of de reflectie van omgevingslicht.

2. Aandrijfmodus: AC AC-aandrijving

LCD kan lange tijd niet aan gelijkstroom worden blootgesteld, anders wordt de LCD-structuur beschadigd.

Daarom gebruikt de segmentcodeweergave een AC-aandrijving (meestal 1-100 Hz)

De rijmethoden omvatten:

A.Statische aandrijving: hoog contrast, maar met meerdere pinnen.

B.Dynamische aandrijving (1/2, 1/3, 1/4 Duty, enz.): algemeen gebruikt, waardoor het aantal pinnen wordt verminderd.

Samenvatting van principes

Het werkingsprincipe van een segment LCD-scherm kan als volgt worden samengevat: door de spanning tussen elektroden (segmenten) met een specifieke vorm te regelen, kan de rangschikking van vloeibare kristalmoleculen in het overeenkomstige gebied worden gewijzigd, waardoor de achtergrondverlichting selectief wordt doorgelaten of niet, waarbij vaste cijfers, symbolen of patronen worden weergegeven.

Het segmentcodescherm is een niet-dot-matrixdisplay dat vloeibare kristalmoleculen gebruikt om het optische pad met spanning te veranderen, specifieke elektroden via wisselstroom aanstuurt en zwarte overeenkomstige segmenten weergeeft, waardoor cijfers of symbolen worden gevormd.
