Een korte introductie tot OLED-display

Wat is een OLED-display?

OLED is een organische lichtgevende diode, ook bekend als Organic Electroluminescentie Display (OLED). Dankzij de unieke kenmerken zoals zelfverlichting, geen behoefte aan achtergrondverlichting, hoge contrastverhouding, dunne dikte, brede kijkhoek, hoge responssnelheid, geschiktheid voor flexibele panelen, breed bedrijfstemperatuurbereik en eenvoudiger structuur en productieproces, biedt OLED een veel betere beeldkwaliteit. Het heeft een hoger contrast (ook bekend als HDR hoog dynamisch bereik) en een bredere kijkhoek, waardoor het een ideale keuze is voor hoogwaardige elektronische producten.

De classificatie van OLED-displays

1. Ingedeeld op rijmethode

Passieve OLED (PM-OLED): eenvoudige structuur, geschikt voor weergavescenario's met een klein formaat en een lage informatiedichtheid;

Actieve OLED (AM-OLED): Elke pixel is uitgerust met een onafhankelijke dunne filmtransistor (TFT) voor besturing, met een snellere respons, een lager energieverbruik en de mogelijkheid om een ​​hogere resolutie te bereiken. Het is de technische keuze voor reguliere producten zoals smartphones en televisies.

2. Geclassificeerd door kleurtechnologie

RGB OLED: Rode, groene en blauwe primaire kleurpixels zenden onafhankelijk licht uit en bieden de beste kleurexpressie en contrast. Het heeft echter hoge productieproblemen en hoge kosten, en wordt voornamelijk gebruikt in kleine displays;

WOLED: Maakt gebruik van een witte lichtgevende laag in combinatie met kleurenfilters voor een kleurenweergave. Het proces is relatief eenvoudig en het rendement is hoog, en wordt vooral gebruikt in televisies van groot formaat.

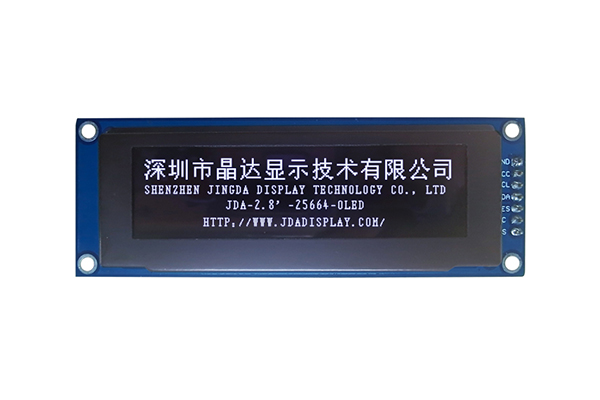

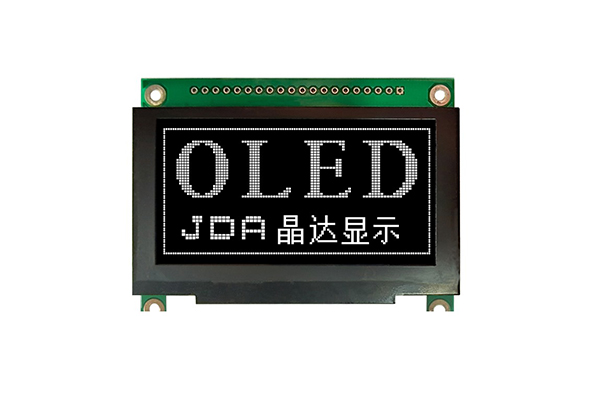

Productkenmerken van OLED-displaymodule

1. Uitstekende visuele prestaties

Met een contrastverhouding van ruim 10.000:1, hoge kleurverzadiging en heldere randen zonder ghosting voor tekst en pictogrammen. De zelfverlichtende technologie zorgt voor een uitstekende leesbaarheid, zelfs bij fel licht of volledige duisternis.

2. Architectuur met ultralaag energieverbruik

De werkspanning is slechts 3,3 V of 5 V. Het stroomverbruik voor volledige schermverlichting is ongeveer 25 mA (afhankelijk van het aantal verlichte pixels) en het stroomverbruik in de stand-bymodus kan zo laag zijn als het microampèreniveau. Vergeleken met TFT- of LCD-schermen van hetzelfde formaat wordt het stroomverbruik met ongeveer 50%-70% verminderd, waardoor het uitermate geschikt is voor draagbare apparaten die op batterijen werken.

3. Groot temperatuurbereik en betrouwbaarheid

Het werktemperatuurbereik omvat -40℃ tot +85℃, en de opslagtemperatuur kan -40℃ tot +85℃ bereiken. Het heeft een uitstekende weersbestendigheid. De module integreert intern een boostcircuit en er is slechts een klein aantal randcondensatoren nodig voor een stabiele werking, met antistatische eigenschappen die voldoen aan industriële normen.

4. Flexibele interfaceconfiguratie

Het biedt padontwerpen die compatibel zijn met de I2C-interface en de SPI-interface, waardoor gebruikers flexibel kunnen kiezen op basis van de belangrijkste besturingsbronnen. Deze module ondersteunt reguliere platforms zoals Arduino, STM32 en ESP32, en kan rechtstreeks worden aangesloten op het bestaande open-source ecosysteem, waardoor de ontwikkelingscyclus aanzienlijk wordt verkort.

Toepassingen van OLED-displaymodule

1. Consumentenelektronica

OLED-display is de mainstream display-oplossing voor geavanceerde smartphones, tablets, laptops en televisies en biedt een hoge beeldkwaliteit, brede kijkhoeken en energiebesparende weergave-effecten.

2. Draagbare apparaten

Smartwatches, gezondheidsmonitors en andere apparaten maken volledig gebruik van de voordelen van de dunheid, het lage energieverbruik en het flexibele aanpassingsvermogen van OLED.

3. Voertuigdisplay

OLED wordt veel gebruikt in dashboards, middenconsoles en entertainmentsystemen, past zich aan de complexe interieuromgeving aan en biedt duidelijke visuele informatie.

4. Near-eye-weergave voor VR/AR

Op silicium gebaseerde OLED (Micro OLED) is de voorkeursschermtechnologie geworden voor augmented reality- en virtual reality-apparaten vanwege de hoge resolutie, snelle respons en lage latentie.

5. OLED-verlichting

OLED-verlichtingspanelen zijn dun en flexibel en kunnen uniform en zacht licht uitstralen. Ze worden beschouwd als een sterke kandidaat voor de volgende generatie verlichtingstechnologie.
