Wat is het verschil tussen een dotmatrixscherm en een segment-LCD-scherm in een LCD-SCHERM?

Dot-matrixschermen ensegment LCD-schermen, als twee fundamentele en veelgebruikte subcategorieën, ondersteunen de weergavebehoeften van meerdere vakgebieden, zoals consumentenelektronica, industriële besturing en medische instrumenten, met hun unieke technische kenmerken en kostenvoordelen. Hoewel beide tot het LCD-technologiesysteem behoren, zijn er aanzienlijke verschillen in weergaveprincipes, functionele kenmerken en toepassingsscenario's. Het nauwkeurig onderscheiden van de verschillen tussen de twee is van groot belang voor de selectie van terminalfabrikanten en de lay-out van de industriële technologie.

Wat is een segment-LCD-display?

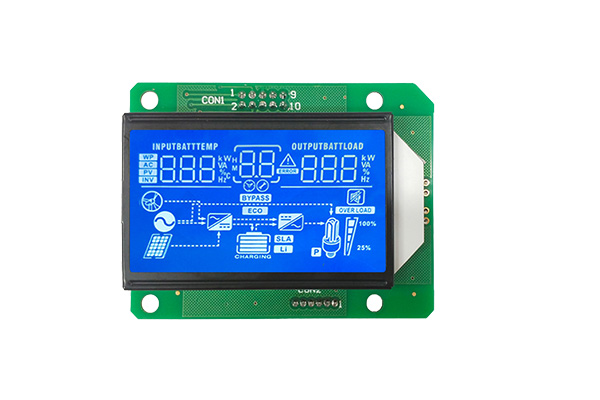

Een segment-LCD-display maakt gebruik van vooraf ontworpen vaste patronen (segmenten genoemd) om cijfers, letters, symbolen of aangepaste pictogrammen weer te geven. Elk segment komt overeen met een onafhankelijke elektrode. Wanneer er spanning wordt aangelegd, draaien de vloeibare kristalmoleculen in dat specifieke gebied, waardoor het segment zichtbaar wordt. De meest voorkomende configuraties zijn onder meer displays met 7 segmenten (geoptimaliseerd voor numerieke weergave), displays met 14 segmenten (volledige alfanumerieke ondersteuning), displays met 16 segmenten (verbeterde tekendefinitie) en volledig aangepaste segmentlay-outs die zijn afgestemd op specifieke toepassingen

Wat is het grafische LCD-display?

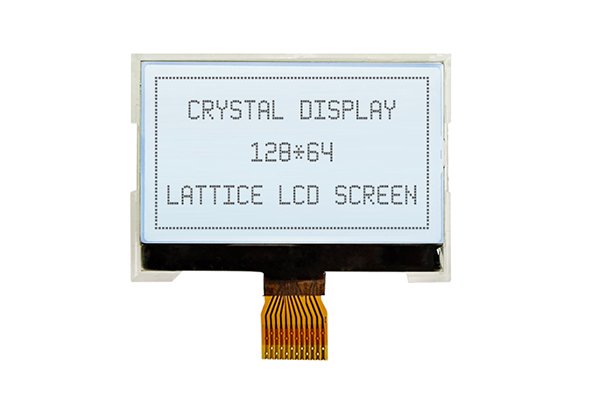

Een dotmatrix LCD-scherm (ook wel grafisch LCD-scherm genoemd) bestaat uit een raster van individuele pixels, gerangschikt in rijen en kolommen. Elke pixel kan onafhankelijk worden bestuurd, waardoor het display willekeurige afbeeldingen, tekens en zelfs afbeeldingen kan genereren. Veel voorkomende resoluties zijn 128×64, 192×64, 128×128, 240×128 en 240×48 pixels.

Het segment LCD-scherm, met zijn voordelen van lage kosten en een laag stroomverbruik, wordt veel gebruikt in scenario's waarvoor geen complexe beeldschermen nodig zijn. Het bestrijkt de gebieden van de consumentenelektronica en de industrie, zoals rekenmachines, elektronische weegschalen, airconditioningpanelen, elektronische basishorloges, thermostaten, weergaveschermen van laadstations, enz. In deze scenario's hoeven alleen eenvoudige cijfers, symbolen of statusaanwijzingen te worden weergegeven. De kosteneffectiviteit en stabiliteit van het LCD-scherm kunnen volledig worden benut. Volgens observaties uit de sector bedraagt ​​de marktpenetratie van LCD-schermen in kleine en eenvoudige weergavescenario's meer dan 60%, waardoor dit de voorkeurskeuze is voor goedkope weergaveoplossingen.

Grafische LCD-schermenzijn meer geschikt voor scenario's waarin flexibiliteit in de weergave-inhoud vereist is. Ze worden voornamelijk gebruikt in mens-machine-interfaces (HMI) van industriële besturingsapparatuur, weergave van medische instrumenten, draagbare meetinstrumenten (oscilloscopen, multimeters, enz.), POS-machines, ouderwetse mobiele telefoons, mp3-spelers, enz. Deze scenario's vereisen de weergave van complexe menu's, afbeeldingen, Chinese karakters of aangepaste pictogrammen. De flexibele weergavemogelijkheden van monochrome LCD-grafische LCD-schermen kunnen aan uiteenlopende behoeften voldoen. Met de vooruitgang van de industriële automatisering en de miniaturisering van medische apparatuur neemt de vraag naar grafische LCD-schermen geleidelijk toe. Vooral dot-matrixschermen met hoge resolutie en brede temperatuur zien een voortdurende uitbreiding van hun toepassing in hoogwaardige industriële en medische scenario's.

Het grafische matrixscherm en het segment-LCD-display staan ​​niet in een concurrentierelatie. In plaats daarvan hebben ze op basis van hun respectieve technische kenmerken en kostenvoordelen een complementair marktpatroon gevormd. Het segmentscherm neemt "eenvoud, lage kosten en een laag energieverbruik" als basis voor eenvoudige weergavescenario's, terwijl het grafische LCD-scherm "flexibiliteit, multifunctionaliteit en aanpasbaarheid" hanteert om aan complexe weergavevereisten te voldoen. Samen ondersteunen ze de gediversifieerde ontwikkeling van het LCD-veld. Voor eindfabrikanten is het verduidelijken van de weergavevereisten, het kostenbudget en de toepassingsscenario's van hun product de belangrijkste basis bij het kiezen tussen het grafische LCD-scherm en het monochrome segment-LCD-scherm.
