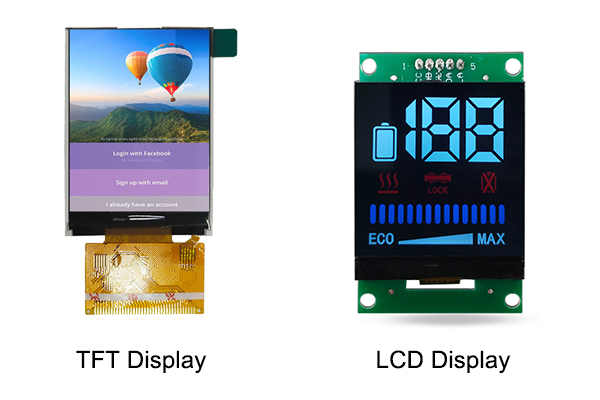

TFT-scherm versus LCD-scherm: wat zijn de belangrijkste verschillen?

In werkelijkheid bestaat er een duidelijke inclusieve relatie en een fundamenteel technisch onderscheid tussen TFT- en LCD-technologieën. Het begrijpen van de fundamentele verschillen tussen TFT-beeldschermen en LCD-beeldschermen is van cruciaal belang voor het nemen van weloverwogen aankoopbeslissingen, het optimaliseren van de apparaatprestaties en het afstemmen van beeldschermoplossingen op specifieke toepassingsscenario's. In dit artikel worden de werkingsprincipes, structurele ontwerpen, visuele prestaties, energieverbruik en toepassingsscenario's op een rij gezet om te verduidelijken hoe deze twee reguliere weergavetechnologieën verschillen en waar ze allemaal uitblinken.

Wat zijnTFT-schermen?

TFT staat voor Thin Film Transistor, wat geen onafhankelijke weergavetechnologie is, maar een geavanceerde aandrijf- en optimalisatietechnologie gebouwd op basis van LCD-structuren. TFT-schermen zijn in wezen LCD-schermen met actieve matrix waarin voor elke afzonderlijke pixel op het scherm een ​​kleine dunne-filmtransistor is geïntegreerd. Elke transistor fungeert als een onafhankelijke schakelaar, die verantwoordelijk is voor het nauwkeurig regelen van de spanning en het signaal van een enkele pixel. Deze structurele upgrade ondermijnt volledig de passieve werkmodus van traditionele LCD-schermen. Dankzij deze actieve matrixarchitectuur kan elke pixel zijn status behouden terwijl andere zich vernieuwen. TFT-schermen zijn daarom een ​​subset van LCD-schermen, maar met enorm superieure prestaties. Bijna elk LCD-scherm dat tegenwoordig wordt gemaakt – van smartphoneschermen tot 65-inch 4K-tv’s – is eigenlijk een TFT-LCD. Als iemand 'TFT-scherm' zegt, bedoelen ze doorgaans een active-matrix LCD.

Wat zijnLCD-schermen?

LCD staat voor Liquid Crystal Display, een algemene categorie van platte beeldschermtechnologie die al tientallen jaren de markt voor consumentenelektronica domineert. LCD-schermen vertrouwen op de unieke fysieke eigenschappen van vloeibare kristalmoleculen om licht te moduleren en visuele beelden te genereren. De kernstructuur van traditionele LCD-schermen omvat een achtergrondverlichtingsmodule, glassubstraten, vloeibare kristallagen, kleurenfilters en polariserende films. In tegenstelling tot zelfverlichtende weergavetechnologieën zoals OLED produceren LCD-schermen niet zelfstandig licht. In plaats daarvan gebruiken ze een vaste achtergrondverlichtingsbron en passen ze de rangschikking van vloeibare kristalmoleculen aan via elektrische signalen om de doorlaatbaarheid van licht te regelen, waardoor verschillende kleuren, helderheidsniveaus en beelddetails worden gevormd.

Een LCD-paneel bestaat uit achtergrondverlichting, polarisatiefilters, een vloeibare kristallaag en elektroden. Wanneer er spanning wordt toegepast, draaien de kristallen om licht te blokkeren of door te laten, waardoor pixels ontstaan. Traditionele LCD-schermen omvatten passieve matrixtypen (zoals STN of TN) en actieve matrixtypen (zoals TFT). De belangrijkste beperking van vroege LCD's was een trage responstijd en smalle kijkhoeken, omdat passieve matrixontwerpen hele rijen of kolommen met pixels tegelijk aanspraken.

Belangrijkste technische verschillen tussen TFT-schermen en LCD-schermen

De essentiële kloof tussen TFT-schermen en traditionele LCD-schermen met passieve matrix ligt in het pixelaandrijfmechanisme, wat verder leidt tot uitgebreide verschillen in schermprestaties, structureel ontwerp en gebruikerservaring. In de volgende paragrafen wordt dieper ingegaan op de belangrijkste verschillen tussen de vier kernonderdelen.

Pixel-aandrijfmechanisme

De rijmodus is het fundamentele verschil tussen TFT-schermen en conventionele LCD-schermen. Traditionele LCD-schermen met passieve matrix maken gebruik van een rij-kolom-cross-scanning-aandrijfmethode. Het systeem scant elke rij en kolom met pixels in een vaste cyclus, en alle pixels delen circuitsignalen. Omdat meerdere pixels elektrodecircuits delen, zijn signaalinterferentie en overspraak onvermijdelijk tijdens het scanproces. Bij het weergeven van dynamische beelden of inhoud met een hoge resolutie kan het gedeelde circuit geen stabiele en continue spanningsondersteuning bieden voor elke pixel, wat resulteert in een onstabiele pixelstatus.

Reactiesnelheid en dynamische weergaveprestaties

Reactiesnelheid verwijst naar de tijd die weergavepixels nodig hebben om te schakelen tussen heldere en donkere toestanden, wat rechtstreeks het dynamische weergave-effect van het scherm bepaalt, vooral voor snel bewegende beelden zoals games, video's en sportbeelden. Traditionele LCD-schermen hebben een zeer trage reactiesnelheid, meestal boven de 100 milliseconden. Vanwege de passieve scanmodus kent het bijwerken van het pixelsignaal duidelijke vertragingen en kunnen de vloeibare kristalmoleculen niet op tijd omdraaien wanneer de scherminhoud snel verandert. Dit leidt tot ernstige neveneffecten, vervaging en nasleep in dynamische scènes, waardoor traditionele LCD-schermen zich niet kunnen aanpassen aan dynamische weergavescenario's met een hoge framesnelheid.

Kijkhoekprestaties

De kijkhoek is een belangrijke indicator voor de bruikbaarheid van een beeldscherm en vertegenwoordigt het hoekbereik waarin het scherm nauwkeurige kleuren en helderheid kan behouden wanneer het vanuit niet-frontale perspectieven wordt bekeken. Traditionele LCD-schermen met passieve matrix hebben extreem smalle kijkhoeken, met een effectief kijkbereik van slechts 30 tot 45 graden frontaal. Wanneer de gebruiker het perspectief enigszins kantelt, zal het scherm ernstige kleurvervorming, helderheidsverzwakking en zelfs kleurinversie ervaren. Dit defect maakt traditionele LCD-schermen alleen geschikt voor frontale kijkscenario's voor één gebruiker en kunnen niet voldoen aan de kijkbehoeften van meerdere personen of observatie vanuit meerdere hoeken.

Stroomverbruik en energie-efficiëntie

Wat het stroomverbruik betreft, hebben traditionele LCD-schermen dubbelzijdige kenmerken. Voor statische, eenvoudige weergave-inhoud, zoals tekst in één kleur en vaste patronen, hebben passieve matrix LCD-schermen een lager energieverbruik vanwege hun eenvoudige circuitstructuur en lage signaalbelasting. Bij het weergeven van dynamische inhoud met hoge resolutie en meerkleurige inhoud verhoogt het continue cyclische scannen van passieve circuits echter het signaalverlies en het energieverbruik, wat resulteert in een lage algehele energie-efficiëntie.
