Wat maakt de 0,96 inch PM OLED-displaymodule SSD1306 zo betrouwbaar voor embedded projecten?

De0,96 inch PM OLED-displaymodule SSD1306is uitgegroeid tot een van de meest gebruikte miniatuurweergaveoplossingen in embedded elektronica, IoT-apparaten, draagbare systemen en doe-het-zelf-engineeringprojecten. Dit artikel onderzoekt de architectuur, prestatievoordelen, integratiemethoden en toepassingen in de echte wereld in detail. Het is ontworpen om ingenieurs, productontwerpers en hobbyisten te helpen begrijpen waarom deze compacte OLED-module wordt vertrouwd vanwege de hoge helderheid, het lage energieverbruik en de langdurige stabiliteit in veeleisende omgevingen.

Inhoudsopgave

• 1. Overzicht van de 0,96 inch PM OLED-displaymodule SSD1306
• 2. Interne architectuur en werkingsprincipe
• 3. Belangrijkste kenmerken en voordelen
• 4. Technische specificaties uitgelegd
• 5. Hoe de SSD1306 OLED-module te integreren
• 6. Communicatie-interfaces (I2C versus SPI)
• 7. Stroomverbruik en efficiëntie
• 8. Veelvoorkomende problemen en probleemoplossing
• 9. Vergelijking OLED versus LCD
• 10. Toepassingsscenario's uit de praktijk
• 11. Ontwerpoverwegingen voor ingenieurs
• 12. Veelgestelde vragen
• Conclusie

1. Overzicht van de 0,96 inch PM OLED-displaymodule SSD1306

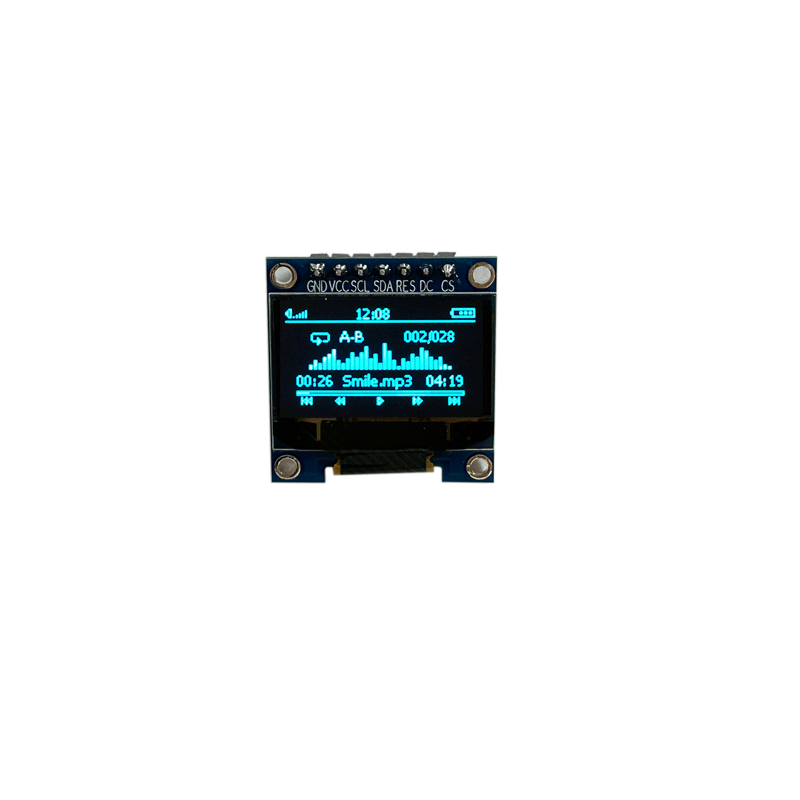

De0,96 inch PM OLED-displaymodule SSD1306is een compact, organisch lichtgevend diodedisplay dat vaak wordt gebruikt in op microcontrollers gebaseerde systemen. In tegenstelling tot traditionele LCD's zendt de OLED-technologie licht rechtstreeks uit elke pixel uit, waardoor er geen achtergrondverlichting nodig is. Dit resulteert in een dieper contrast, een dunnere structuur en superieure kijkhoeken.

De SSD1306-driver-IC bestuurt handelingen op pixelniveau en beheert de communicatie tussen de microcontroller en de displaymatrix. Vanwege zijn eenvoud en efficiëntie is het een standaardkeuze geworden in Arduino, ESP32, Raspberry Pi en andere embedded platforms.

2. Interne architectuur en werkingsprincipe

De kern van de module is de SSD1306-controller, die zorgt voor geheugentoewijzing, weergaveverversingscycli en opdrachtinterpretatie. Het display bestaat uit een matrix van 128x64 pixels (gewoonlijk), waarbij elke pixel onafhankelijk wordt bestuurd.

In tegenstelling tot LCD's hebben OLED-panelen geen achtergrondverlichting nodig. Elke pixel zendt zijn eigen licht uit wanneer er spanning op wordt gezet. Deze zelfuitstralende eigenschap maakt extreem hoge contrastverhoudingen en bijna perfecte zwartniveaus mogelijk.

• Pixelgestuurd emissiesysteem
• Geïntegreerd display-RAM (GDDRAM)
• Interne oscillator voor timingcontrole
• Ingebouwd spanningsversterkercircuit

3. Belangrijkste kenmerken en voordelen

De populariteit van de 0,96 inch PM OLED-displaymodule SSD1306 komt voort uit de combinatie van prestaties en eenvoud. Hieronder staan ​​de belangrijkste voordelen:

• Ultrahoge contrastverhouding (meestal 2000:1 of hoger)
• Brede kijkhoek tot 160°
• Zeer laag stroomverbruik in statische weergavemodus
• Geen backlight-systeem nodig
• Snelle responstijd geschikt voor animaties
• Compacte PCB-voetafdruk voor apparaten met beperkte ruimte

Deze kenmerken maken hem bijzonder geschikt voor systemen op batterijen en draagbare elektronica waarbij energie-efficiëntie van cruciaal belang is.

4. Technische specificaties uitgelegd

Door de technische specificaties te begrijpen, kunnen ingenieurs de juiste schermconfiguratie kiezen voor hun projectvereisten.

Deze specificaties benadrukken de compatibiliteit ervan met de meeste microcontroller-ecosystemen zonder dat extra complexiteit van de stroomregeling nodig is.

5. Hoe de SSD1306 OLED-module te integreren

Integratie is een van de sterkste voordelen van deze module. Zelfs beginners kunnen het in eenvoudige stappen implementeren.

• Stap 1: Sluit de VCC- en GND-pinnen correct aan
• Stap 2: Kies het communicatieprotocol (I2C komt het meest voor)
• Stap 3: Installeer de SSD1306-bibliotheek op het microcontrollerplatform
• Stap 4: Initialiseer de weergave in de firmware
• Stap 5: Stuur grafische of tekstgegevens naar de schermbuffer

Omdat de module de meeste benodigde componenten al bevat, zijn er geen externe drivercircuits nodig.

6. Communicatie-interfaces (I2C versus SPI)

De SSD1306 ondersteunt zowel I2C- als SPI-communicatie, elk met unieke voordelen.

I2C wordt veel gebruikt vanwege zijn eenvoud, waarbij slechts twee datalijnen nodig zijn (SDA en SCL). Dit vermindert de complexiteit van de bedrading, waardoor het ideaal is voor compacte embedded systemen.

SPI biedt daarentegen snellere gegevensoverdrachtsnelheden en heeft de voorkeur in toepassingen met animaties of frequente schermupdates.

• I2C:Minimale bedrading, lagere snelheid, ideaal voor sensoren en eenvoudige displays
• SPI:Snellere vernieuwing, meer pinnen vereist, beter voor systemen met veel grafische afbeeldingen

7. Stroomverbruik en efficiëntie

Een van de belangrijkste voordelen van OLED-technologie is de energie-efficiëntie. De 0,96 inch PM OLED-displaymodule SSD1306 verbruikt alleen stroom als de pixels verlicht zijn. Zwarte pixels vereisen vrijwel geen energie.

Dit maakt het bijzonder nuttig bij:

• IoT-apparaten op batterijen
• Draagbare elektronica
• Draagbare meetinstrumenten

Het continu weergeven van volledig witte schermen zal het energieverbruik echter aanzienlijk verhogen, dus een geoptimaliseerd UI-ontwerp is essentieel.

8. Veelvoorkomende problemen en probleemoplossing

Hoewel de module betrouwbaar is, kunnen gebruikers integratieproblemen tegenkomen. Hieronder vindt u veelvoorkomende problemen en oplossingen:

• Leeg scherm:Controleer het I2C-adres en de bedradingsaansluitingen
• Flikkerend display:Zorg voor een stabiele stroomvoorziening
• Onjuiste uitvoer:Controleer de bibliotheekconfiguratie en resolutie-instellingen
• Lage helderheid:Pas de contrastinstellingen van de software aan

De meeste problemen zijn eerder softwaregerelateerd dan hardwaredefecten.

9. Vergelijking OLED versus LCD

10. Toepassingsscenario's uit de praktijk

De veelzijdigheid van de 0,96 inch PM OLED-displaymodule SSD1306 maakt hem geschikt voor een breed scala aan industrieën en toepassingen.

• Slimme huiscontrollers
• Draagbare fitnessapparaten
• Industriële sensordisplays
• DIY Arduino-projecten
• Medische draagbare monitoringsystemen
• Batterijbeheersystemen

Dankzij het compacte formaat en de duidelijkheid kunnen ontwikkelaars betekenisvolle gebruikersinterfaces integreren, zelfs in zeer kleine apparaten.

11. Ontwerpoverwegingen voor ingenieurs

Bij het ontwerpen met deze module moeten ingenieurs rekening houden met elektrische stabiliteit, UI-optimalisatie en thermische omstandigheden.

• Vermijd continue helderheid op volledig scherm om de levensduur te verlengen
• Gebruik de juiste pull-up-weerstanden voor I2C-communicatie
• Garandeer spanningscompatibiliteit met logische niveaus van microcontrollers
• Optimaliseer frame-updates om het energieverbruik te verminderen

Goede ontwerppraktijken verbeteren de prestaties en duurzaamheid aanzienlijk.

12. Veelgestelde vragen

Vraag 1: Kan de SSD1306 kleuren weergeven?
Nee, het is een monochroom display (meestal witte, blauwe of gele varianten).

Vraag 2: Is het compatibel met Arduino?
Ja, het wordt breed ondersteund met meerdere open-sourcebibliotheken.

Vraag 3: Is er achtergrondverlichting nodig?
Nee, OLED-technologie is zelf-emitterend.

Q4: Wat is de levensduur van de module?
Doorgaans tienduizenden uren, afhankelijk van gebruikspatronen.

Vraag 5: Kan het animaties weergeven?
Ja, maar een SPI-interface wordt aanbevolen voor soepelere prestaties.

Conclusie

De 0,96 inch PM OLED-displaymodule SSD1306 blijft een van de meest praktische en efficiënte displayoplossingen voor compacte elektronische systemen. De combinatie van hoog contrast, laag energieverbruik en eenvoudige integratie maakt het een voorkeurskeuze voor ingenieurs en ontwikkelaars in meerdere sectoren.

Van prototypeontwikkeling tot commerciële embedded producten, deze module biedt een moeilijk te evenaren evenwicht tussen prestaties en betaalbaarheid.
