Wat is een positief LCD-scherm en een negatief LCD-scherm?

LCD-schermenzijn de ruggengraat geworden van visuele interfaces in talloze industrieën – van consumentenelektronica en industriële instrumentatie tot autodashboards en medische apparatuur. Als u ooit industriële schermen, instrumentenpanelen, autodisplays of monitoren voor draagbare apparaten hebt gekocht, bent u waarschijnlijk de termen LCD-scherm met positieve modus en LCD-scherm met negatieve modus tegengekomen. Deze twee kern-LCD-weergavemodi definiëren het fundamentele visuele uiterlijk, het lichttransmissiemechanisme, de leesbaarheid, het energieverbruik en de toepassingsgrenzen van monochrome en basiskleuren-LCD-schermen. Ondanks hun wijdverbreide gebruik in commerciële en industriële elektronica slagen de meeste kopers en ingenieurs er niet in om hun werkingsprincipes, de belangrijkste verschillen en scenariospecifieke voordelen volledig te begrijpen, wat leidt tot onjuiste schermselectie die de prestaties van het apparaat en de gebruikerservaring in gevaar brengt.

Wat is een positief LCD-scherm?

Een positief LCD-scherm is een standaard LCD-weergavemodus die wordt gekenmerkt door donkere tekst/afbeeldingen op een heldere achtergrond. In een niet-aangedreven of niet-geactiveerde toestand blijft het LCD-pixelgebied transparant of helder, terwijl geactiveerde pixels het licht blokkeren om donkere weergave-inhoud te vormen. Veel voorkomende visuele manifestaties zijn zwarte tekens op een wit/grijze achtergrond, zwarte symbolen op een geelgroene achtergrond en donkere pictogrammen op een reflecterende zilveren achtergrond.

Positieve LCD-schermen gebruiken een gekruiste polarisatorstructuur, wat de meest traditionele en meest gebruikte optische LCD-configuratie is. Deze modus is sterk afhankelijk van het omgevingslicht en beschikt over uitstekende antireflectieprestaties, waardoor het de voorkeurskeuze is voor weergaveapparaten buitenshuis en in omgevingen met hoge helderheid.

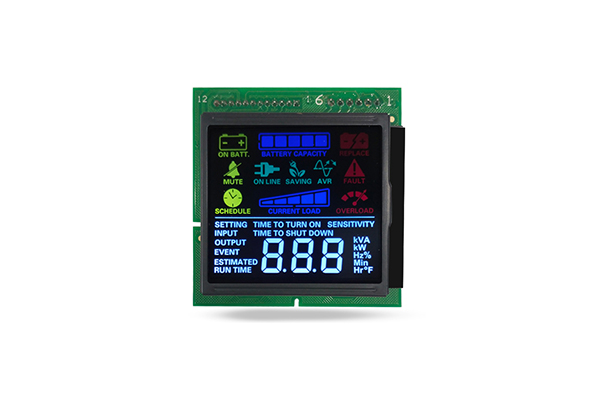

Wat is een negatief LCD-scherm?

Een negatief LCD-schermis de tegenovergestelde weergavemodus, waarbij heldere tekst/afbeeldingen op een donkere achtergrond worden weergegeven. Wanneer het scherm is uitgeschakeld, wordt het gehele weergavegebied geblokkeerd en wordt het donkerzwart of donkergrijs weergegeven. Wanneer pixels worden geactiveerd, roteren vloeibare kristalmoleculen om achtergrondlicht door te laten, waardoor lichtgevende, heldere inhoud ontstaat tegen de donkere achtergrond.

De negatieve LCD-schermen gebruiken een uitgelijnde polarisatorstructuur. In tegenstelling tot positieve LCD's kunnen ze voor weergave niet vertrouwen op omgevingslicht en moeten ze worden uitgerust met een achtergrondverlichtingsmodule om duidelijke inhoud te presenteren. Deze modus levert ultrahoog contrast en delicate visuele effecten bij weinig licht en binnenshuis, en wordt veel toegepast in consumentenelektronica, auto-interieurs en industriële bedieningspanelen binnenshuis.

Werkingsprincipe van positieve LCD-schermen

Positieve LCD's zijn gebouwd met twee verticaal gekruiste polarisatoren (offset van 90 graden). De vloeibare kristallaag in de ontspannen, niet-bekrachtigde toestand roteert het omgevingslicht 90 graden, waardoor het licht soepel door de twee polarisatoren kan passeren. Hierdoor wordt de gehele schermachtergrond helder en transparant als deze is uitgeschakeld.

Wanneer een spanning wordt toegepast op een specifieke pixel, verliezen de vloeibare kristalmoleculen hun gedraaide opstelling en worden ze verticaal uitgelijnd met het elektrische veld. Ze roteren het licht niet meer, dus invallend licht wordt geblokkeerd door de bovenste polarisator. Het pixelgebied verliest lichttransmissie en vormt donkere tekst of patronen. Simpel gezegd: inschakelen staat gelijk aan donkere inhoud, uitschakelen staat gelijk aan een heldere achtergrond.

Werkingsprincipe van negatieve LCD-schermen

Negatieve LCD-schermen hebben een parallelle polarisatorindeling, waarbij de bovenste en onderste polarisatoren in dezelfde richting zijn uitgelijnd. In de niet-geactiveerde toestand draaien vloeibare kristalmoleculen om het licht 90 graden te roteren, waardoor licht wordt geblokkeerd door de uitgelijnde polarisatoren. In de uit-stand blijft het gehele scherm donker.

Wanneer spanning wordt toegepast op doelpixels, worden vloeibare kristalmoleculen recht en stoppen ze met het roteren van licht. Tegenlichtlicht passeert soepel door de dubbele polarisatoren en vormt heldere, zeer heldere weergave-inhoud op de donkere achtergrond. De kernlogica is dat 'inschakelen' gelijk staat aan heldere inhoud, en 'uitschakelen' aan een donkere achtergrond.

Belangrijkste verschillen tussen positieve en negatieve LCD-schermen

Om u te helpen snel de juiste weergavemodus te onderscheiden en te selecteren, vatten we de belangrijkste verschillen tussen positieve en negatieve LCD-schermen samen op basis van acht kritische dimensies: visueel effect, polarisatorstructuur, afhankelijkheid van de achtergrondverlichting, lichtaanpassingsvermogen, contrast, energieverbruik, kijkhoek en kosten.

1. Visuele presentatie

Positief LCD-scherm:Klassieke heldere achtergrond met donkere inhoud, natuurlijk en zacht visueel effect, in lijn met de leesgewoonten van traditionele mensen. De schermtoon is voornamelijk neutraal wit, grijs of geelgroen, met weinig visuele vermoeidheid bij langdurig kijken.

Negatief LCD-scherm:Donkere achtergrond met heldere lichtgevende inhoud, sterke visuele impact, hoogwaardige en delicate uitstraling. De donkere achtergrond benadrukt effectief de inhoud van het scherm, waardoor tekst en pictogrammen prominenter en gelaagder worden.

2.Backlight-afhankelijkheid en versterker; Licht aanpassingsvermogen

Dit is het meest praktische verschil in toepassingsscenario's. Positieve LCD's domineren het omgevingslicht en presteren het beste in heldere omgevingen, zoals zonlicht buiten, sterk licht binnenshuis en open werkruimtes. Zelfs zonder achtergrondverlichting kunnen ze ultraheldere weergave-effecten behouden en worden ze niet vervaagd door sterk omgevingslicht.

Negatieve LCD's hebben een dominante achtergrondverlichting. Ze tonen de hoogste weergavekwaliteit in donkere binnenomgevingen, nachtscènes en werkomstandigheden bij weinig licht, met uniforme ondersteuning voor achtergrondverlichting. Bij sterk zonlicht wordt de helderheid van de achtergrondverlichting echter gemakkelijk overschaduwd door omgevingslicht, wat leidt tot vervaagde inhoud en verminderde leesbaarheid. Om zich aan te passen aan heldere omgevingen hebben negatieve LCD's achtergrondverlichting met een hoge helderheid van meer dan 800 nits nodig, waardoor het stroomverbruik aanzienlijk toeneemt.

3. Contrast- en kijkhoekprestaties

In omgevingen met weinig licht binnenshuis hebben negatieve LCD's een veel hogere contrastverhouding dan positieve LCD's. De puur donkere achtergrond elimineert interferentie door lichtlekken, waardoor de randen van de inhoud scherper worden en de details delicater. Ondertussen hebben negatieve LCD's bredere kijkhoeken met een verwaarloosbare kleurverschuiving en helderheidsverzwakking vanuit alle richtingen.

Positieve LCD's hebben een relatief gematigd contrast. Door de heldere achtergrond is de kloof tussen lichte en donkere lagen kleiner, maar is de kijkhoekstabiliteit in heldere omgevingen beter. Ze zijn niet gevoelig voor reflectievervaging of contrastverzwakking bij sterk licht, met stabielere weergaveprestaties buitenshuis.

4. Stroomverbruik en duurzaamheid

Positieve LCD's hebben absolute voordelen op het gebied van energiebesparing. Voor de meeste toepassingsscenario's is geen activering van de achtergrondverlichting vereist, omdat de weergave volledig afhankelijk is van omgevingslicht. Zelfs met extra achtergrondverlichting is een lage helderheid voldoende om aan de vraag te voldoen, waardoor de levensduur van de batterij van het apparaat aanzienlijk wordt verlengd. Ze zijn de eerste keuze voor draagbare apparaten met een laag vermogen.

Conclusie

Het onderscheid tussen positieve en negatieve LCD-schermen vertegenwoordigt een van de meest fundamentele keuzes bij de weergaveselectie.Positieve LCD-schermenbieden superieure leesbaarheid in zonlicht, een lager energieverbruik en lagere kosten, waardoor ze ideaal zijn voor buitentoepassingen, op batterijen werkende en kostengevoelige toepassingen. Negatieve modus LCD-schermen bieden een hoger contrast, bredere kijkhoeken binnenshuis en een premium esthetiek - perfect voor producten voor binnenshuis, bij weinig licht en op design gericht.
