Wat is het verschil tussen een grafisch LCD-scherm en een segment-LCD-scherm?

In de industriële elektronica, consumentenapparatuur, automobielapparatuur en draagbare meetapparatuur zijn LCD-schermen en LED-schermen de meest voorkomende dragers van mens-machine-interactie. Van alle gangbare beeldschermtypen zijn grafische dot-matrixdisplays en segmentdisplays (ook wel segmentcodeschermen genoemd) de twee meest gebruikte displayoplossingen voor het lage en middensegment. Op het gebied van LCD-schermen hebben twee fundamentele technologieën de tand des tijds doorstaan: segmentdisplays en grafische dot-matrixdisplays. Hoewel beide het doel hebben om visuele informatie aan gebruikers te presenteren, werken ze volgens fundamenteel verschillende principes en blinken ze uit in totaal verschillende toepassingen.

Wat is een segmentweergave?

Een segmentdisplay is een weergaveapparaat met een vaste structuur, geprefabriceerd met onafhankelijke segmentelektroden op het scherm. De interne structuur is vooraf ingesteld op basis van de vaste weergave-inhoud en het schermoppervlak is verdeeld in verschillende onafhankelijke, niet-verstelbare weergavesegmenten. De meest voorkomende structuur is de structuur met zeven segmenten voor digitale weergave, en sommige aangepaste modellen zijn uitgerust met vaste pictogramsegmenten zoals batterijvermogen, signaalsterkte, temperatuursymbolen en functie-indicatoren.

Het werkingsprincipe van segmentdisplays is veel eenvoudiger dan dat van dotmatrixdisplays. Het aandrijfcircuit hoeft alleen signalen van hoog en laag niveau in te voeren voor specifieke segmenten. Wanneer de corresponderende segmentelektrode wordt ingeschakeld, wordt het segment verlicht om vaste cijfers of symbolen te vormen; wanneer uitgeschakeld, is het verborgen.

Wat is een grafisch LCD-scherm?

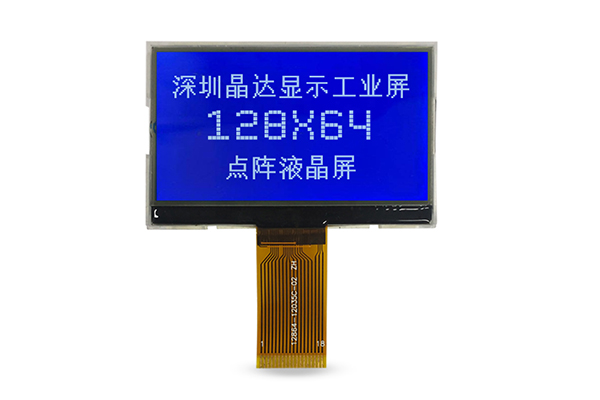

Een grafisch LCD-scherm is een volledig op maat gemaakt weergaveapparaat op pixelniveau dat bestaat uit een overzichtelijk raster van onafhankelijke pixeleenheden, gerangschikt in vaste rijen en kolommen. Elke pixel op het scherm wordt onafhankelijk bestuurd door het stuurcircuit, dat individueel kan worden in- of uitgeschakeld zonder te worden beperkt door vaste karakter- of segmentstructuren. Algemene resolutiespecificaties zijn onder meer 128x32, 128x64, 192x64, 128x128, 240x128 en andere standaardmodellen, die de behoeften van kleine en middelgrote beeldschermen dekken.

Het kernwerkprincipe is gebaseerd op matrixscanning-aandrijftechnologie. De weergavechip bestuurt de rij- en kolomcircuits om cyclisch scannen op pixelpunten uit te voeren, en past de aan-uitstatus en grijsschaal van elke pixel aan op basis van de ingevoerde weergavegegevens.

Vergelijkingsoverzicht

Parametersegmentweergave Grafisch LCD-scherm

Gecombineerd met de bovenstaande verschillen in prestaties, kosten en functies, bieden de twee displays volledig gedifferentieerde toepassingsscenario's in de industrie. Nauwkeurige selectie kan de productprestaties maximaliseren en de kostenbeheersing optimaliseren.

1. Typische toepassingsscenario's van grafische dot-matrixdisplays

Grafische dot-matrixdisplays zijn geschikt voor producten die complexe mens-machine-interactie, gediversifieerde display-inhoud en functionele iteratie-uitbreiding vereisen. De belangrijkste toepassingsscenario's omvatten industriële aanraakschermen, intelligente testinstrumenten, medische detectieapparatuur, POS-betaalterminals, draagbare gegevensverzamelaars en middelgrote en geavanceerde smart home-apparaten. Deze scenario's moeten tekst met meerdere regels, complexe menu's, gegevenscurven en aangepaste pictogrammen weergeven, en moeten vaak de weergavefuncties upgraden met productiteratie, wat precies overeenkomt met de flexibele weergavevoordelen van dot-matrixschermen.

Bovendien zijn grafische dot-matrixdisplays ook de reguliere keuze in auto-on-board hulpdisplays, omgevingsbewakingsapparatuur en intelligente eindapparaten die dynamische gegevensupdates en grafische weergave nodig hebben, die kunnen voldoen aan de hoge eisen van productvisualisatie en interactieve ervaring.

2. Typische toepassingsscenario's van segmentdisplays

Segmentdisplays worden voornamelijk gebruikt in kostengevoelige apparatuur met één displayfunctie en weergaveapparatuur met vaste inhoud. De typische scenario's omvatten huishoudelijke apparaten zoals boilers, inductiekookplaten, airconditioners en wasmachines, maar ook slimme watermeters, elektrische meters, gasmeters, afstandsbedieningen, elektronische thermometers en goedkope draagbare meetinstrumenten. Deze producten hoeven alleen vaste getallen, eenvoudige statuspictogrammen en parameterwaarden weer te geven, zonder complexe grafische interactie en functie-iteratie, wat het kostenvoordeel en de stabiliteit van segmentschermen kan maximaliseren.

Ondertussen zijn segmentdisplays ook de geprefereerde weergaveoplossing in de industrie op het gebied van indicatielampjes voor industriële apparatuur, stroomdetectieapparatuur en langdurige stand-by-bewakingsapparatuur die een laag energieverbruik en hoge duurzaamheid nastreven.

Hoe kiest u het juiste monochrome LCD-scherm?

Kortom, het essentiële verschil tussen grafische dot-matrixdisplays en segmentdisplays ligt in de displayflexibiliteit en structurele schaalbaarheid. Segment-lcd-schermen vertrouwen op vaste segmentstructuren, met lage kosten, laag energieverbruik, hoge stabiliteit en enkele functies, waarbij de nadruk ligt op vaste digitale en eenvoudige symboolweergavescenario's. Grafische dot-matrixdisplays vertrouwen op onafhankelijke pixelmatrixcontrole, met flexibele en diverse display-inhoud, sterke schaalbaarheid en iets hogere stroomverbruiken
