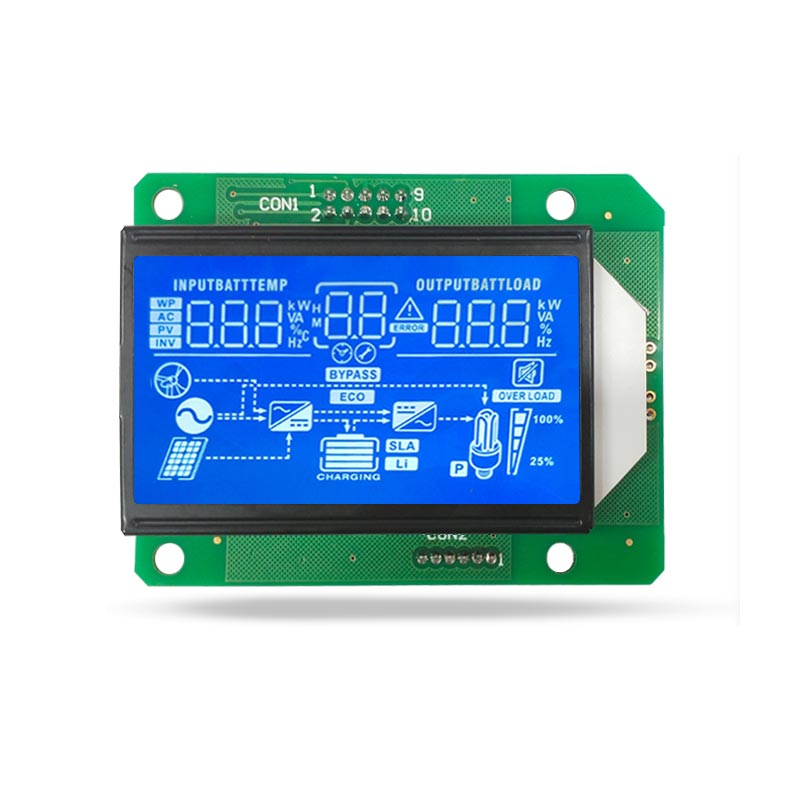

Segment-LCD-display HTN Blauwe module LCM-display

Dit in de fabriek groothandel verkochte segment-LCD-display HTN Blue Module LCM-display is een compleet drop-in-samenstel met COB-technologie voor robuuste prestaties.
Modulenummer: JDA0801-16037C1
Technologie: COB-technologie
Bedrijfstemperatuur: -10 tot 60℃
Kijkhoek: Brede kijkhoek
Aandrijvings-IC: HT1621
Perfect voor UPS-apparaten en zonne-omvormers. Neem contact met ons op voor glasbewerking op maat en een 24-uursofferte.

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

PremieSegment-LCD-display HTN Blauwe module LCM-displayvoor stroomomvormers en UPS

Volledige drop-in LCM-montage · COB-technologie · HT1621-driver · HTN-glas met hoog contrast

MODULEGROOTTE

76 × 58 × 10,6 mm

DISPLAY VA

60 × 32,5 mm

BEDRIJFSSPANNING

5,0 V LCM

AANDRIJFMETHODE

1/4 PLICHT, 1/3 VOORSPAARHEID

Productintroducties

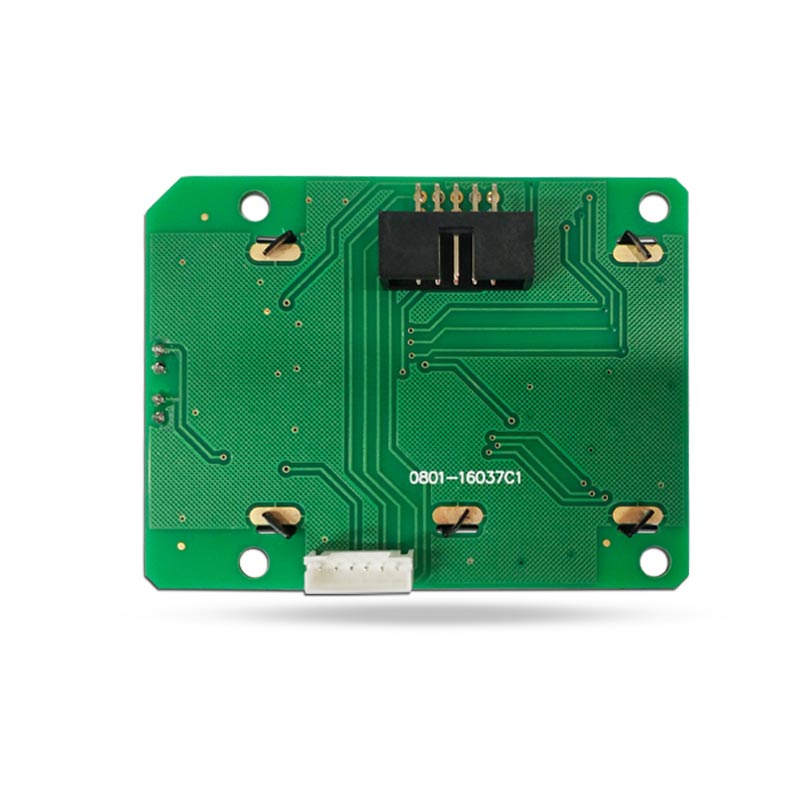

JINGDA DISPLAY is een toonaangevende fabrikant van deSegment-LCD-display HTN Blauwe module LCM-display, waarmee we bij elk project meer dan 10 jaar expertise op het gebied van monochrome LCD-schermen kunnen inzetten. Deze specifieke LCM-module is ontworpen als een compleet drop-in-samenstel: glas, achtergrondverlichting, driver en interfaceconnector zijn al op een bord gemonteerd. Hierdoor verschuift de ontwerpinspanning naar uw hostfirmware en mechanische integratie, waardoor de noodzaak voor flex-tail- of glass-bonding-kwalificatie wordt geëlimineerd.

Met een sterk geïntegreerd HT1621 driver-IC, is ditSegment-LCD-display HTN Blauwe module LCM-displaybereikt complexe visuele outputs met slechts een paar pinnen en eenvoudige circuits, waardoor het ideaal is voor ingebouwde apparaten en apparaten op batterijen. Het HTN-proces biedt een aangepaste twistconfiguratie, waardoor een aanzienlijk bredere kijkhoek van ongeveer 80° en een beter contrast ontstaat in vergelijking met standaard TN-schermen (ongeveer 50°).

Of u nu standaardmodules of volledig op maat gemaakte oplossingen nodig heeft, onze fabriek ondersteunt op maat gemaakte glastools voor uw exacte segmentindeling en aangepaste driverfirmware om aan uw specifieke toepassingsbehoeften te voldoen.

Technische parameters

Modulenr. JDA0801-16037C1	LCD-type HTN / Blauw
Technologie COB-technologie	Aandrijf-IC HT1621
Hoek bekijken 12 uur (breed)	Achtergrondverlichting Wit
Bedrijfstemperatuur. -10 tot 60℃	Opslagtemp. -20 tot 70℃

Belangrijkste toepassingen

Gesegmenteerde LCD-schermen zijn apparaten met vaste weergaveparameters en elektrische omgevingsomstandigheden. OnsSegment-LCD-display HTN Blauwe module LCM-displaywordt voornamelijk toegepast op het gebied van energiecontrole en nieuwe energieopslag, specifiek gebruikt voor UPS-apparaten en omvormers voor zonne-energie.

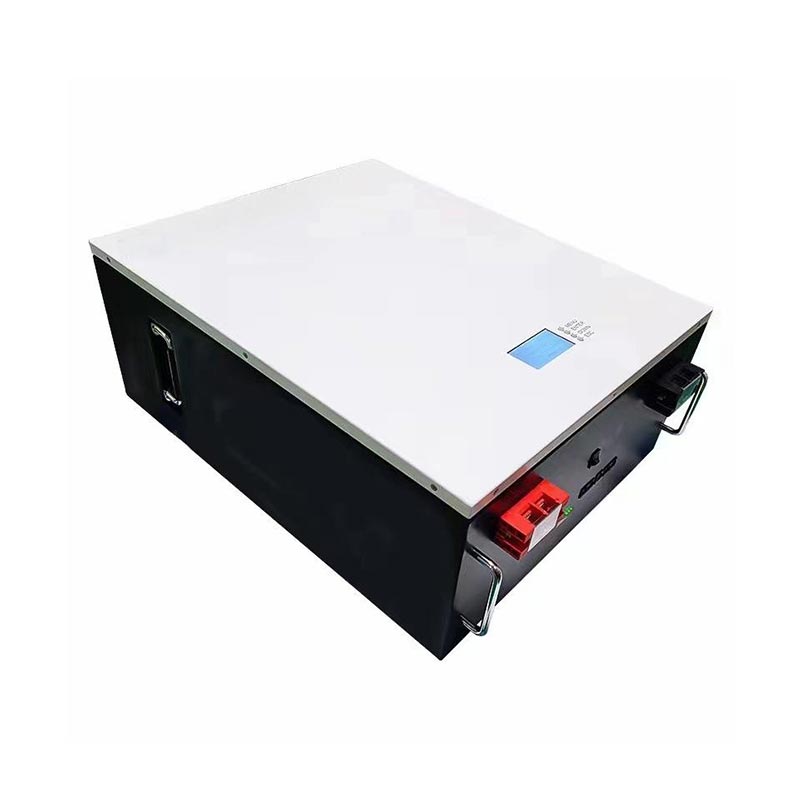

HTN Blue Segment LCD Display in Solar Inverter

HTN Blue Segment LCD-scherm gebruikt in stroomomvormers.

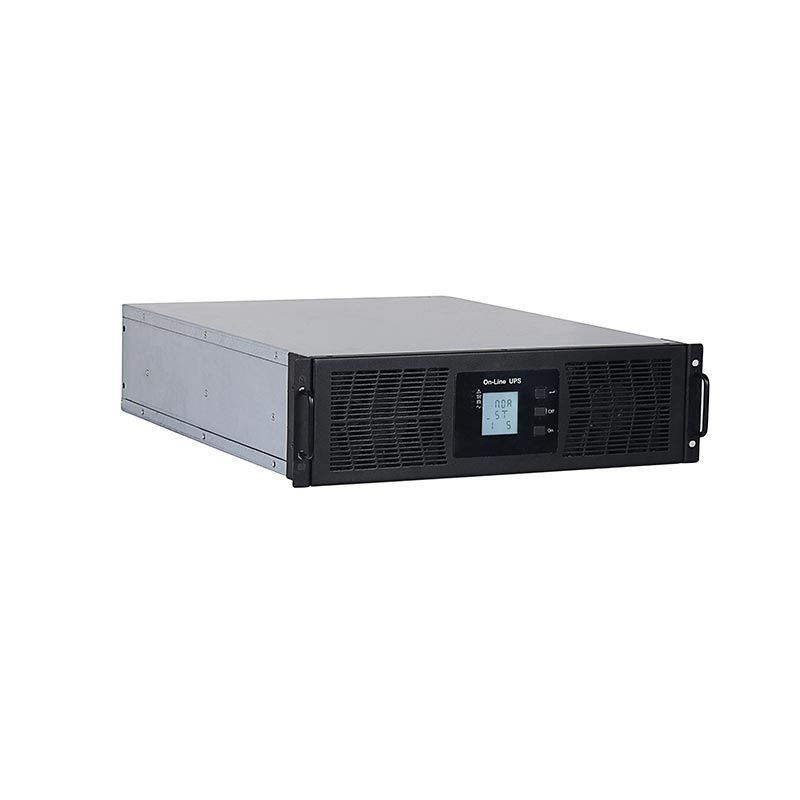

HTN Blue Segment LCD Display in UPS device

HTN blauw segment LCD-scherm gebruikt in UPS-apparaten.

Waarom kiezen voor JINGDA als uw leverancier?

Als een in Shenzhen gevestigde fabrikant met 11 jaar specifieke ervaring met monochrome LCD-segmenten, zijn wij geen handelsonderneming. Wij bezitten een fabriek van 10.000 vierkante meter in de provincie Fujian, uitgerust met interne COB-, COG- en TAB-assemblagelijnen.

Kwaliteitsmanagement & Certificaten

We beschikken over GB/T19001-2016/ISO9001:2015, ISO14001, IATF-16949 systeemcertificering en CE-verklaringen. We kunnen bedrijfskwaliteitscertificaten, materiaalspecificaties, productie-inspectiegegevens en productbetrouwbaarheidsrapporten leveren op basis van uw vereisten.

Jingda Display Certificates

Jingda Display Factory Workshop

Standaard exportverpakking

Om ervoor te zorgen dat uwSegment-LCD-display HTN Blauwe module LCM-displayin perfecte staat aankomt, gebruiken we een strikte gelaagde verpakkingsvolgorde:

ESD bag packaging

1. ESD-tas

Inner box packaging

2. Binnendoos

Outer box packaging

3. Buitendoos

ESD-tas	Elke module wordt vóór verdere verwerking in een elektrostatische beschermzak verzegeld.
Binnendoos	Modules worden in specifieke sleuven in de binnendoos geplaatst om de stabiliteit te behouden en beweging te voorkomen.
Buitenste doos	Er wordt gebruik gemaakt van een stevige golfkartonnen doos, voorzien van een etiket met daarop het model, de hoeveelheid en het batchnummer.

Als u andere weergaveopties voor uw projecten wilt verkennen, kunt u onze bekijkenSegment-lcd-schermcategorie. Voor een hoger contrast, controleer deSegment LCD-scherm VA Negatieve LCD-modus. Als uw apparaat grafische uitvoer vereist, kunnen onzeGrafisch LCD-schermserie is de perfecte match.

Veelgestelde vragen

Wat betekent COB op een COB LCD-scherm?	COB staat voor Chip-On-Board. Het kale driver-IC wordt rechtstreeks op de PCB geplakt en bedekt met epoxy-inkapseling, waardoor een zeer duurzame en compacte drop-in-constructie ontstaat.
Kunnen jullie een aangepaste segmentindeling voor mijn product maken?	Ja. We passen glas op maat aan volgens uw exacte segmentpatroon, pictogrammen en lettertype. Geef uw lay-outtekening of een referentievoorbeeld door, en onze ingenieurs zullen de haalbaarheid en aandrijfvereisten beoordelen.
Wat is het verschil tussen TN- en HTN-beeldschermen?	HTN (High Twisted Nematic) is een aangepaste twistconfiguratie van TN. Het biedt een bredere kijkhoek van ongeveer 80° vergeleken met de 50° van TN, en biedt een beter contrast voor veeleisende toepassingen.
Biedt u technische ondersteuning en after-sales service?	Ja, wij bieden uitgebreide technische ondersteuning en 1 jaar after-sales service voor onze LCD-schermproducten.
