Segment LCD-scherm VA Negatieve LCD-modus

JDA-bedrijf is een professionele fabrikant en leverancier van LCD-schermen in Shenzhen, China. Het segment LCD-scherm VA negatieve LCD-modus is een weergaveoplossing die veel wordt gebruikt in huishoudelijke apparaten, medische apparatuur, instrumentatie en industriële besturingsapparatuur, bekend om zijn hoge efficiëntie, laag energieverbruik en duidelijke visuele presentatie. Onze LCD-producten hebben het voordeel van een hoge kosteneffectiviteit en kunnen klanten een goede LCD-oplossing bieden.
Modulenummer: JDA0301-19101A1
Technologie: COB-technologie
Bedrijfstemperatuur: -20 tot 70℃
Schijf-IC: TCP802-01
Kijkhoek: Brede kijkhoek

Stuur onderzoek

Beoordeling: 5.0

(Beoordeling aantal: 1)

Productomschrijving

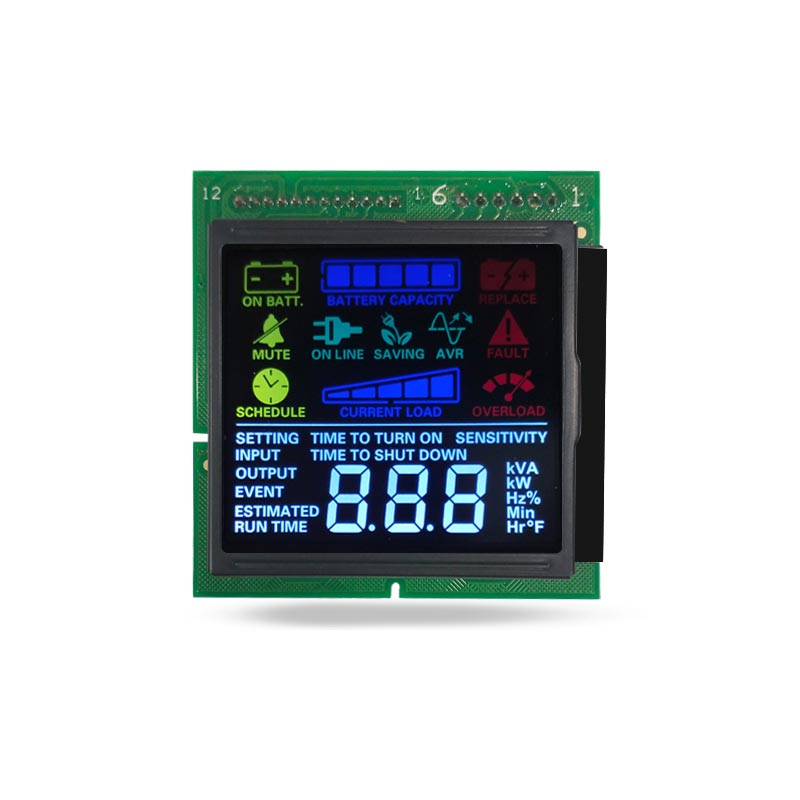

DitSegment LCD-scherm VA Negatieve LCD-moduswerkt op 3,3 V en toont helderwitte segmenten op een diepzwarte achtergrond. Het is gebouwd voor omvormers, UPS-systemen, meters en industriële bedieningspanelen waarbij contrast en stabiliteit op de lange termijn belangrijker zijn dan kleur.

Segment LCD-scherm VA Negatieve LCD-modus: specificaties en toepassingen

De ingenieurs op zoek naar eenSegment LCD-scherm VA Negatieve LCD-modushebben meestal drie dingen tegelijk nodig: een scherm dat leesbaar blijft onder sterk omgevingslicht, een driverschema dat past bij een bestaand 3,3V-bord, en een leverancier die dezelfde kwaliteit kan herhalen tijdens productieruns. De JDA0301-19101A1 is precies rond die opdracht gebouwd.

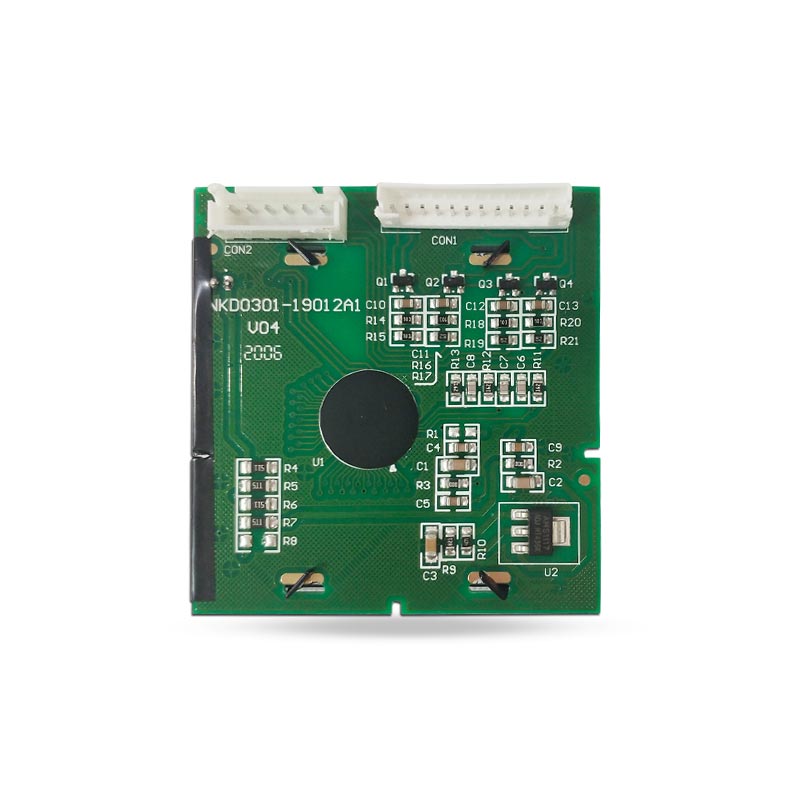

DitSegment LCD-scherm VA Negatieve LCD-moduscombineert glas in negatieve modus met COB-constructie (chip-on-board), zodat de TCP802-01-driver rechtstreeks op de printplaat zit en de eenheid als één afgewerkt onderdeel wordt gemonteerd. Met een doorlatende polarisator en een LED-achtergrondverlichting erachter produceert het scherm een bijna zwarte achtergrond met witte segmenten.

	LCD-TYPE & LOGISCHE SPANNING VA / Negatief \| VDD = 3,3 V

	AANDRIJVINGSIC & METHODE TCP802-01 \| 1/3 PLICHT, 1/2 VOORSPAARHEID

	ACTIEF GEBIED & TEMP. 46 × 41 mm \| -20 tot 70 °C

JDA0301-19101A1 Specificaties - Segment LCD-scherm VA negatieve LCD-modus
Modulenr.	JDA0301-19101A1
LCD-type	VA / Negatief
Assemblagetechnologie	COB (chip aan boord)
Modulegrootte	58(B) × 60(H) × 15,8(T) mm
Weergave VA (actief gebied)	46(B) × 41(H) mm
Aandrijfmethode	1/3 PLICHT, 1/2 VOORSPAARHEID
Aandrijf-IC	TCP802-01
Hoek bekijken	12 uur
Polarisatortype	Doorlatend
Bedrijfstemperatuur.	-20 tot 70 °C
Opslagtemp.	-30 tot 80 °C

Waarom ingenieurs kiezen voor ons segment LCD-scherm VA negatieve LCD-modus

Contrast dat echte kabinetten overleeft

DitSegment LCD-scherm VA Negatieve LCD-moduslevert een echt diepzwarte achtergrond in plaats van de grijze tint die typisch is voor TN-displays, zodat verlichte segmenten leesbaar blijven onder felle fabrieksverlichting en achter gerookte panelen.

Laag vermogen, lange levensduur

Monochrome segmenttechnologie tekent alleen datgene wat de achtergrondverlichting en de driver nodig hebben. Er is geen videoverwerking, geen verversingsoverhead en geen warmteontwikkeling, wat past bij continu gevoede meters en frontpanelen van omvormers.

Drop-in elektrische compatibiliteit

Een 3,3V logische voeding met 1/3 duty en 1/2 bias-aandrijving komt overeen met de MCU-rails die worden gebruikt op de meeste omvormer-, UPS- en meetplatforms, waardoor de noodzaak voor niveauverschuiving of herontwerp van externe drivers wordt verminderd.

Waar deze segment-LCD-module wordt gebruikt

De combinatie van negatieve VA-optiek, brede bedrijfstemperatuur en COB-robuustheid maakt dit mogelijkSegment LCD-scherm VA Negatieve LCD-moduseen praktische keuze uit verschillende uitrustingscategorieën:

▸ Omvormers voor zonne-energie en UPS-systemen- statusuitlezingen, foutcodes en uitgangsparameters zichtbaar op afstand.

▸ Slimme meting- elektriciteits-, water- en gasmeters die tien jaar lang leesbaar moeten blijven.

▸ Industriële controle en instrumentatie- frequentieomvormers, vermogensmeters, testapparatuur en schakelkasten.

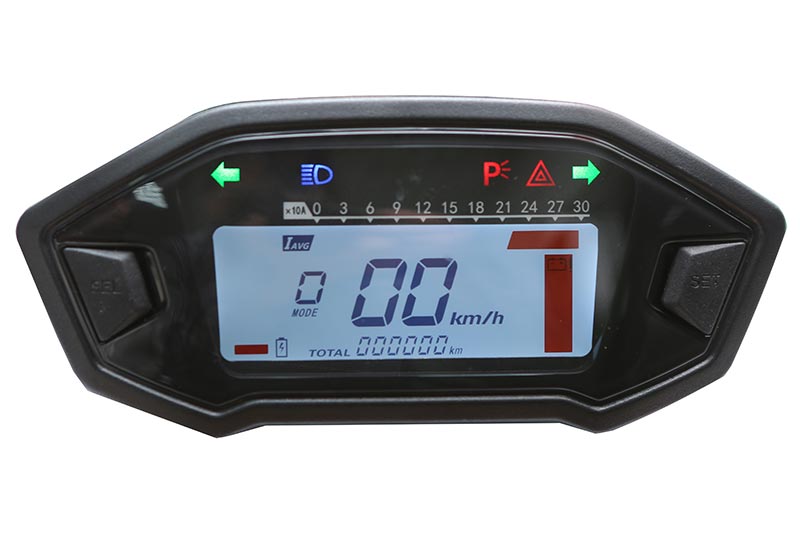

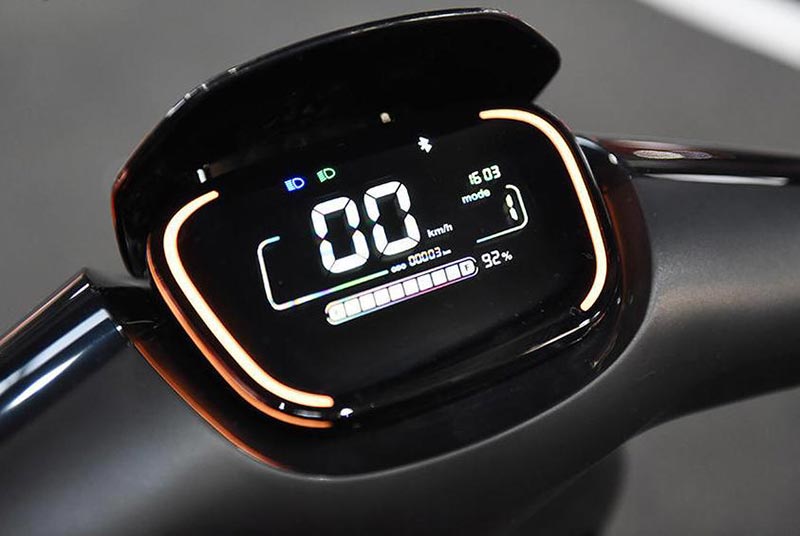

▸ Auto- en transportelektronica- extra dashboards en monitoringeenheden.

Segment LCD Display VA Negative LCD Mode in a power inverter

Segment LCD-scherm VA Negatieve LCD-modus op het voorpaneel van een stroomomvormer.

Segment LCD module used for solar inverter and UPS readouts

Segment LCD-module gebruikt voor uitlezingen van omvormers voor zonne-energie en UPS.

Als uw project een breder optisch venster nodig heeft in plaats van een vaste 12-uursrichting, dan is deVA segment-LCD-display met volledige kijkhoek voor zonne-energiedekt die vereiste af met dezelfde negatieve uitstraling. Kopers die met een krapper budget werken, beoordelen vaak deHTN negatief 7-segment LCD-displayparallel.

Maatwerk, monsters en bestellen

Deze catalogusmodule is een startpunt en geen vast onderdeel. De meeste van onze op maat gemaakte displayprojecten beginnen met een klanttekening of een monster van een bestaand product, en eindigen met een bijpassende module die in dezelfde behuizing past. Of u nu een standaard COB-montage nodig heeft of een volledig op maat gemaakteSegment LCD-scherm VA Negatieve LCD-modus, ons engineeringteam ondersteunt uw ontwerp.

Segmenteer artwork en glasgrootte- nieuwe segmentpatronen, pictogrammen en logo's aangepast aan uw lay-out.

Pinout- en connectoropties- pinbezetting, FPC of pin-header afsluiting afgestemd op uw printplaat.

Achtergrondverlichting en kleur- witte, blauwe of oranje LED-achtergrondverlichting passend bij de behuizing en merktaal.

Offerte binnen 24 uur- stuur uw tekening, jaarvolume en richtprijs en ontvang de volgende werkdag de prijs plus een technisch antwoord.

Monsters vóór het bewerken- Standaardmonsters worden doorgaans binnen 3 tot 7 werkdagen na bevestiging van de tekening verzonden.

Volledige technische documentatie voor het bredere assortiment is beschikbaar op desegment-LCD-displaycategoriepagina, en als uw ontwerp richting een kleureninterface evolueert, wordt demonochroom LCD- en OLED-displaysectie legt uit waar segment-, karakter-, grafische en PMOLED-modules elk het beste passen.

Productie-, test- en kwaliteitsdocumentatie

Shenzhen Jingda Display Technology Co., Ltd. werd opgericht in september 2015 en exploiteert een stofvrije fabriek van 6000 m² in Wuping, Fujian. Elke batch van onzeSegment LCD-scherm VA Negatieve LCD-modusdoorstaat de inspectie van binnenkomend materiaal, controles tijdens het proces en de laatste elektrische en optische tests vóór verpakking. We beschikken over een ISO-certificering voor kwaliteitsmanagement en leveren op verzoek RoHS-conformiteitsdocumentatie.

COG and COB assembly lines

COG- en COB-assemblagelijnen in de cleanroomwerkplaats.

ISO quality management and RoHS documentation

ISO-kwaliteitsmanagement en RoHS-documentatie.

Veelgestelde vragen

Kan de segmentindeling en pin-out van dit segment LCD-scherm VA negatieve LCD-modus worden aangepast?

Ja. Segmentillustraties, glasgrootte, pintoewijzing, achtergrondverlichtingskleur en connectortype kunnen allemaal worden aangepast aan de hand van uw tekening of een referentievoorbeeld. Technische beoordeling en prijzen worden binnen 24 uur geretourneerd.

Heeft deze module achtergrondverlichting nodig?

Deze versie maakt gebruik van een doorlatende polarisator, dus een LED-achtergrondverlichting is vereist voor lezen bij weinig licht. Normaal gesproken wordt een witte of blauwe achtergrondverlichting gespecificeerd, die witte segmenten op een zwarte achtergrond produceert.

Hoe verhoudt VA-negatief zich tot HTN-negatief?

Dit segment LCD-scherm VA negatieve LCD-modus biedt diepere zwartniveaus, hoger contrast en een breder kijkbereik; HTN-negatief is een goedkoper alternatief met smallere kijkhoeken. Beide zijn monochrome segmentdisplays.

Met welke doorlooptijd moet ik rekening houden?

Offertes worden binnen 24 uur uitgebracht. Standaardmonsters worden doorgaans binnen 3 tot 7 werkdagen na de tekeningbevestiging verzonden, en massaproductieschema's worden samen met de offerte bevestigd.
